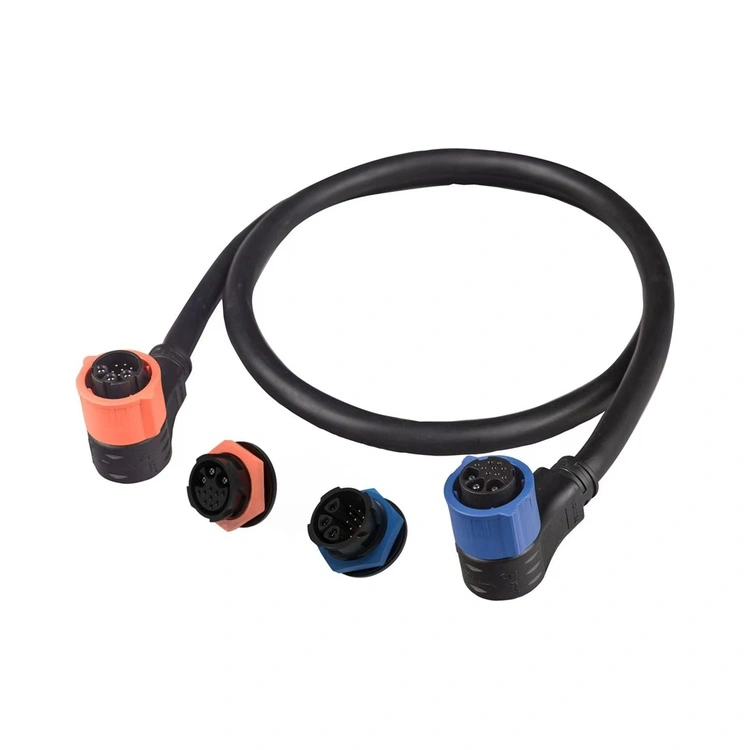

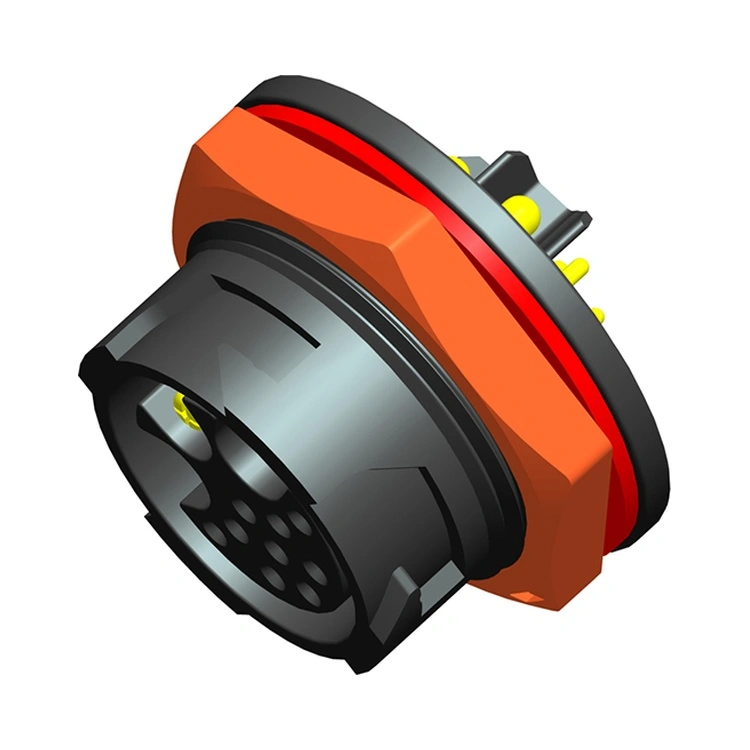

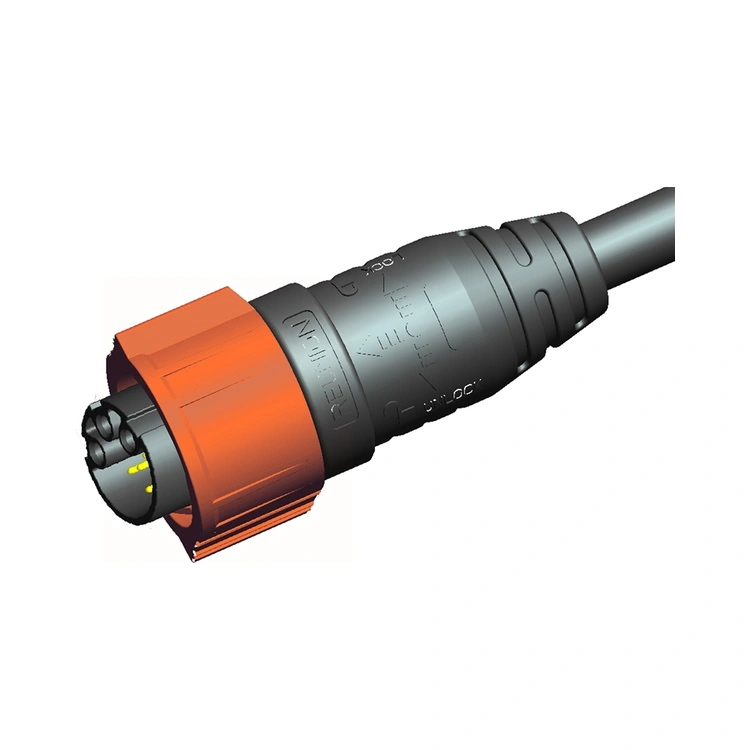

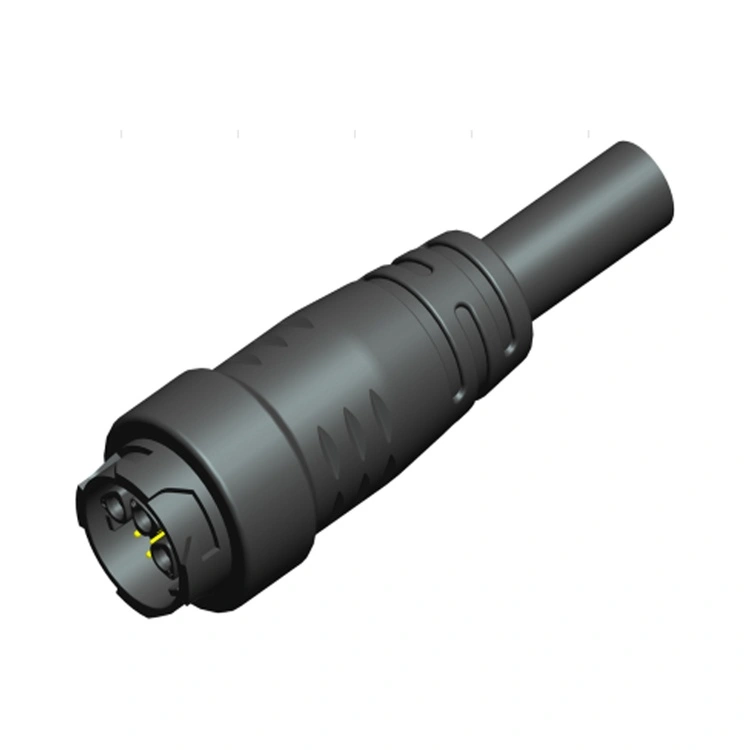

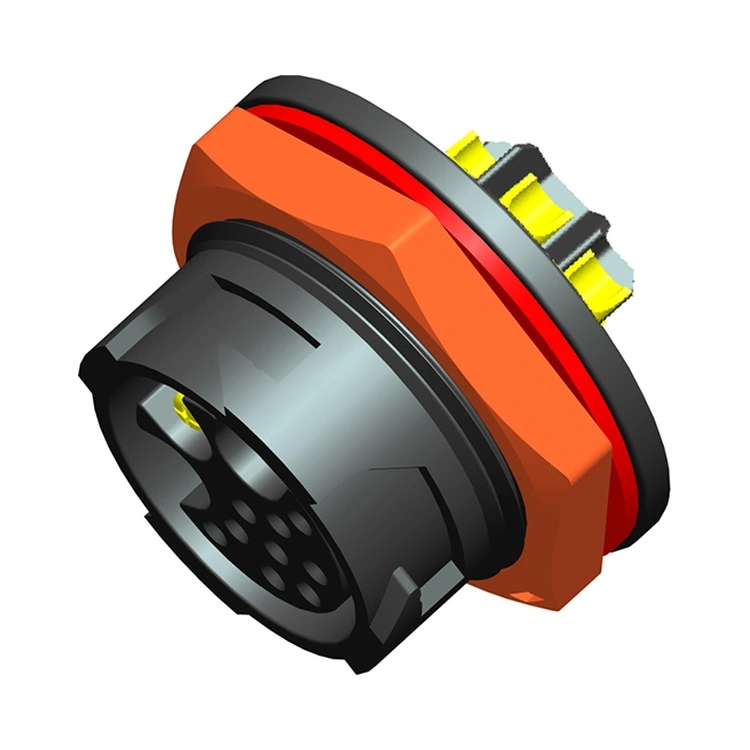

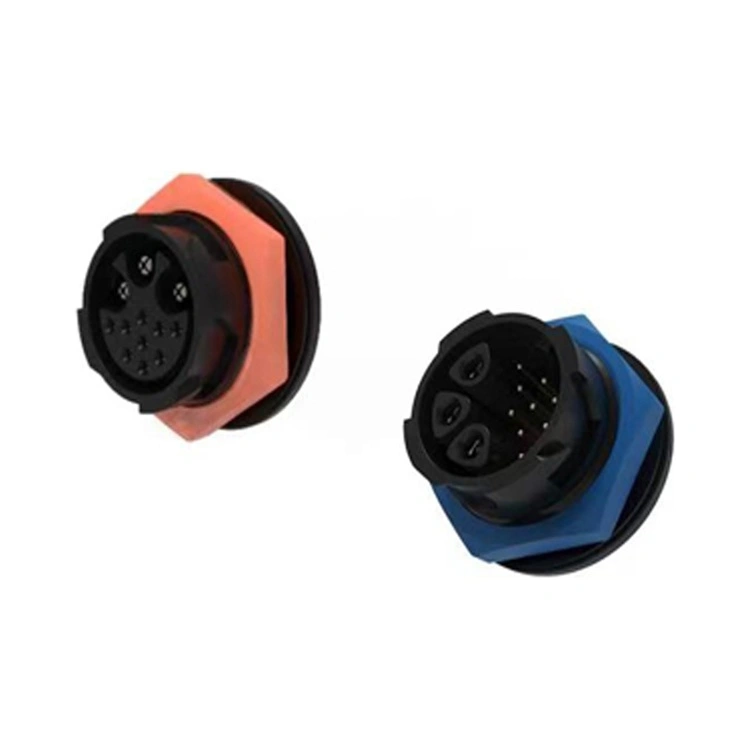

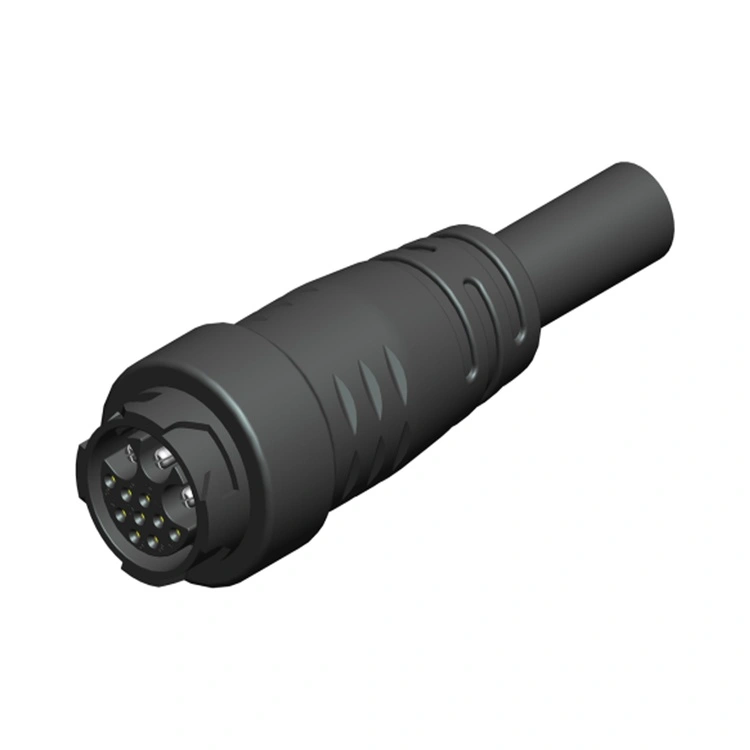

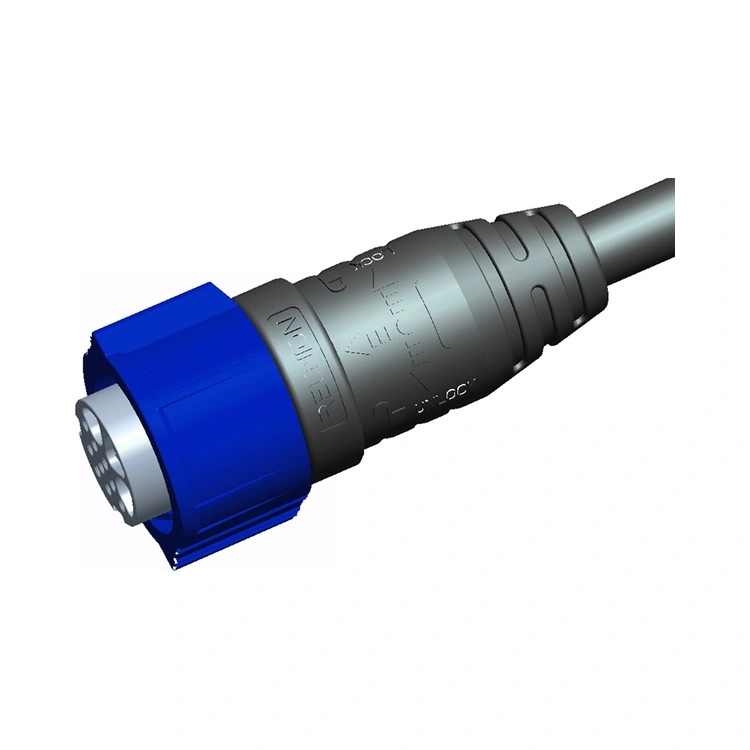

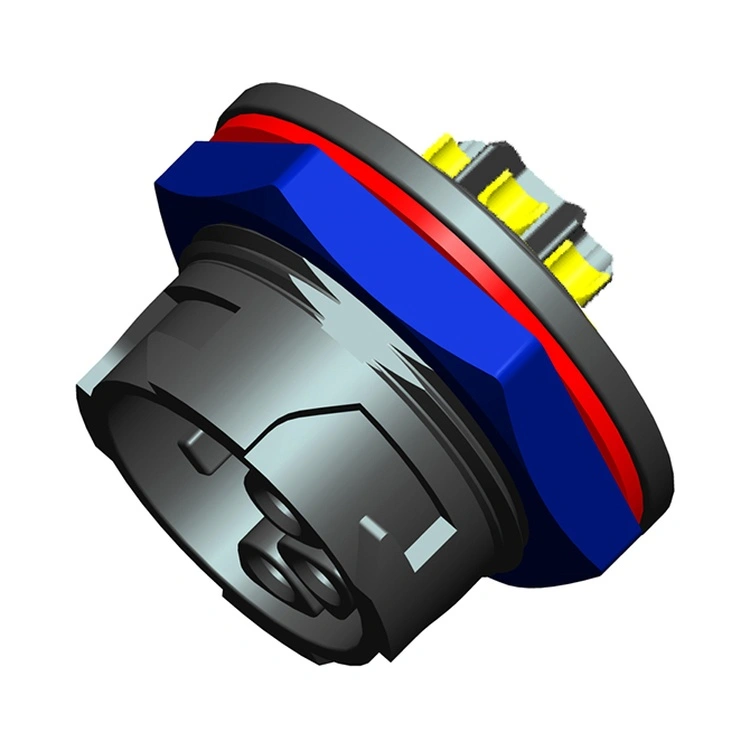

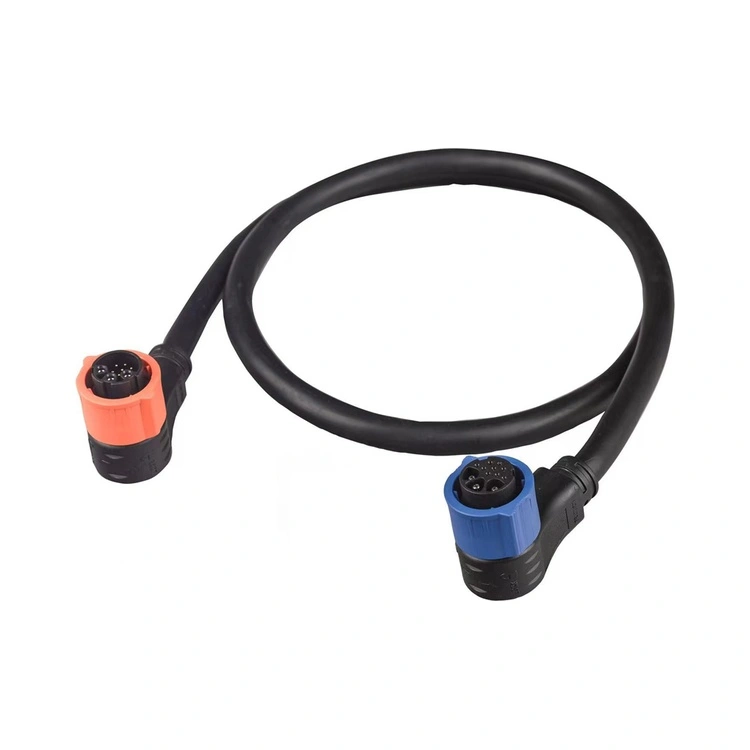

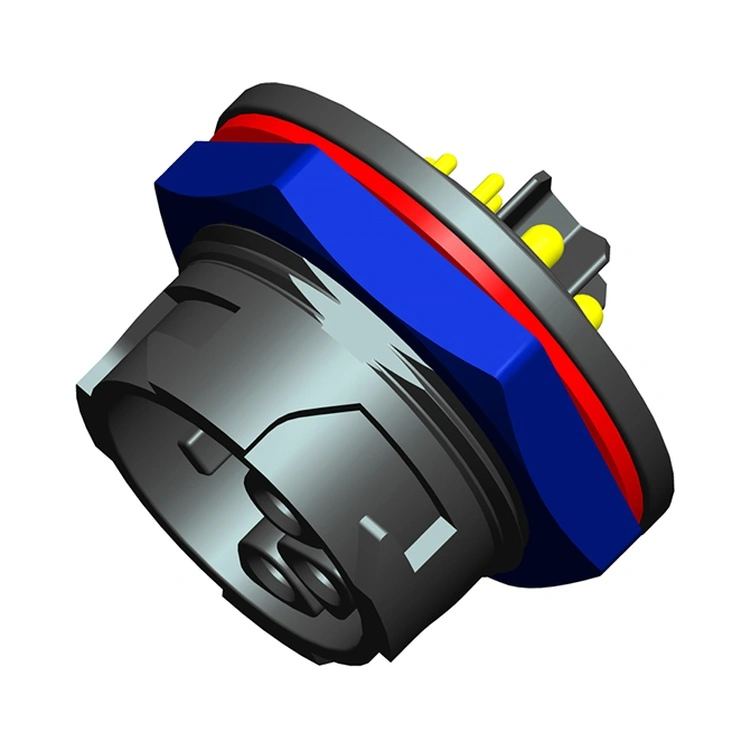

X Series Power & Signal Hybrid Connector ເປັນນະວັດຕະກໍາຂອງ Reunion ການແກ້ໄຂການເຊື່ອມຕໍ່ກັນທີ່ປະສົມປະສານການສົ່ງພະລັງງານແລະການສົ່ງສັນຍານຢູ່ໃນເຮືອນດຽວ, ປະຫຍັດພື້ນທີ່. ຕົວເຊື່ອມຕໍ່ນີ້ແກ້ໄຂຄວາມຕ້ອງການທີ່ເພີ່ມຂຶ້ນຈາກຜູ້ຜະລິດອຸປະກອນເພື່ອຫຼຸດຜ່ອນພື້ນທີ່ແຜງ, ການນັບສາຍ, ແລະຄວາມຊັບຊ້ອນໃນການຕິດຕັ້ງໂດຍການລວມການເຊື່ອມຕໍ່ຫຼາຍປະເພດເຂົ້າໄປໃນການໂຕ້ຕອບດຽວ.
ການຕິດຕໍ່ພະລັງງານໄດ້ຖືກອອກແບບສໍາລັບການເຊື່ອມຕໍ່ທີ່ປອດໄພ, ທົນທານຕໍ່ຕ່ໍາ, ໃນຂະນະທີ່ການຕິດຕໍ່ສັນຍານໄດ້ຖືກປ້ອງກັນແລະວາງຕໍາແຫນ່ງເພື່ອຫຼຸດຜ່ອນການ crosstalk. Reunion ຜະລິດຊຸດ X ໂດຍຜ່ານຂະບວນການປະສົມປະສານຕາມແນວຕັ້ງ - ຈາກເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາແລະການສີດແມ່ພິມໂດຍຜ່ານການປະກອບອັດຕະໂນມັດແລະການທົດສອບໄຟຟ້າ 100%. ສໍາລັບວິສະວະກອນທີ່ອອກແບບອຸປະກອນອຸດສາຫະກໍາກ້າວຫນ້າທາງດ້ານ, ຫມໍ້ໄຟ, ພະລັງງານ, ebike, LED, ຫຼືຫຸ່ນຍົນ, ເຊື່ອມຕໍ່ນີ້ສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້, ປະສິດທິພາບທີ່ງ່າຍສາຍໄຟແລະຫຼຸດຜ່ອນຮ່ອງຮອຍຂອງລະບົບໂດຍລວມ.
| ຄຸນສົມບັດ | ຜົນປະໂຫຍດ |
| ພະລັງງານແລະສັນຍານໃນຫນຶ່ງ Connector | ລວມການຈັດສົ່ງພະລັງງານ (ສູງສຸດ 30A) ແລະການສົ່ງສັນຍານໃນການໂຕ້ຕອບດຽວ - ຫຼຸດຜ່ອນພື້ນທີ່ແຜງແລະຈໍານວນສາຍ. |
| ລະບົບລັອກການຫມຸນໄວ | ການຫາຄູ່ດ້ວຍມືດຽວທີ່ໄວ, ມີການຢືນຢັນການລັອກທີ່ຟັງໄດ້—ຊ່ວຍຫຼຸດເວລາການຕິດຕັ້ງ ແລະການຮັກສາ. |
| ການຜະນຶກສິ່ງແວດລ້ອມ IP67 | ແໜ້ນຝຸ່ນ ແລະ ປ້ອງກັນການແຊ່ນ້ໍາຊົ່ວຄາວ - ເຊື່ອຖືໄດ້ສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາແລະນອກ. |
| ການຕັ້ງຄ່າສັນຍານພະລັງງານຫຼາຍອັນ | ຊຸດ 1X: 2+4pins ຊຸດ 3X: 3+9 ເຂັມ - ປັບຕົວກັບຄວາມຕ້ອງການພະລັງງານແລະສັນຍານທີ່ແຕກຕ່າງກັນ. |
| ທີ່ຢູ່ອາໄສພາດສະຕິກ | ວັດສະດຸໄນລອນ-UL94-V0, ທົນທານຕໍ່ການກັດກ່ອນ, ທົນທານຕໍ່ການສວມໃສ່ |
| ທອງຄໍາຕິດຕໍ່ພົວພັນ | ການຕໍ່ຕ້ານການຕິດຕໍ່ຕໍ່າ ແລະການປ້ອງກັນການກັດກ່ອນ - ຮັກສາປະສິດທິພາບໃນໄລຍະການຫາຄູ່ຫຼາຍຮ້ອຍຮອບ. |
| -40°C ຫາ +105°C ເຮັດວຽກ | ລະດັບອຸນຫະພູມກວ້າງກວມເອົາເງື່ອນໄຂອຸດສາຫະກໍາແລະກາງແຈ້ງ. |
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
| ການຕັ້ງຄ່າຕິດຕໍ່ | 3 ພະລັງງານ + 9 ສັນຍານ |
| ພະລັງງານຕິດຕໍ່ປະຈຸບັນ | ສູງເຖິງ 30A ຕໍ່ການຕິດຕໍ່ |
| ແຮງດັນໄຟຟ້າ | ສູງເຖິງ 300V AC / DC |
| ສັນຍານຕິດຕໍ່ປະຈຸບັນ | ສູງສຸດ 5A ຕໍ່ການຕິດຕໍ່ |
| ແຮງດັນສັນຍານ | ເຖິງ 30V DC |
| ການຕໍ່ຕ້ານການຕິດຕໍ່ | ≤5mΩ |
| ຄວາມຕ້ານທານ insulation | ≥2000MΩ |
| Dielectric ທົນ | 1500V AC ສໍາລັບ 1 ນາທີ |
| ຮອບວຽນການຫາຄູ່ | ≥1,000 ເທື່ອ |
| ອຸນຫະພູມປະຕິບັດງານ | -40°C ~ +105°C |
| ການຈັດອັນດັບການປົກປ້ອງ | IP67 (ສະພາບທີ່ຕິດກັນ) |
| ວັດສະດຸທີ່ຢູ່ອາໄສ | PA6+GF ສີດຳ |
| ວັດສະດຸຕິດຕໍ່ | ແຜ່ນທອງ C54400 & C3602 & ແຜ່ນ Nel |

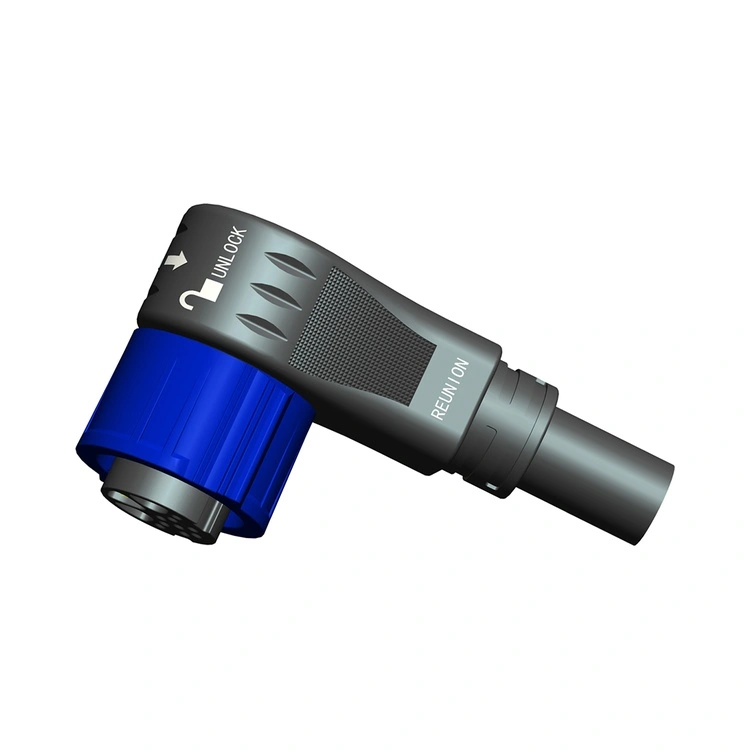

| ສາຍອອກ | ຊື່ ຫຼື ມຸມຂວາ |
| ລັກສະນະ | Reunion X Series Hybrid | ແຍກພະລັງງານ + ສັນຍານເຊື່ອມຕໍ່ | ຍີ່ຫໍ້ຕົວເຊື່ອມຕໍ່ລູກປະສົມລະດັບພຣີມຽມເອີຣົບ |
| ພື້ນທີ່ກະດານ | ຕ້ອງການການຕັດແຖບຫນຶ່ງ | ຕ້ອງການການຕັດແຖບສອງອັນ | ແຜ່ນຫນຶ່ງຕັດອອກ |
| ນັບສາຍ | ຕ້ອງໃຊ້ສາຍໜຶ່ງ | ຕ້ອງໃຊ້ສອງສາຍ | ສາຍໜຶ່ງ |
| ລາຄາ | ລາຄາທີ່ເປັນມິດກັບປະລິມານ | ຄ່າໃຊ້ຈ່າຍອົງປະກອບຕ່ໍາ, ຄ່າໃຊ້ຈ່າຍໃນການຕິດຕັ້ງທີ່ສູງຂຶ້ນ | ສູງກວ່າ 3-4× |
| ເວລາຕິດຕັ້ງ | ຫຼຸດລົງ (ຫນຶ່ງຕົວເຊື່ອມຕໍ່) | ຂະຫຍາຍ (ສອງຕົວເຊື່ອມຕໍ່) | ຫຼຸດລົງ |
| ການຜະນຶກ IP67 | ມາດຕະຖານ | ຕົວແປ | ມາດຕະຖານ |
| ການຕັ້ງຄ່າຕິດຕໍ່ | ຫຼາຍທາງເລືອກ - ທີ່ສົມບູນແບບ | ສາມາດປັບແຕ່ງໄດ້ | ຂອບເຂດຈໍາກັດ |
| ການປະເມີນພະລັງງານ | ເຖິງ 30A | ຄ້າຍຄືກັນ | ຄ້າຍຄືກັນ |
| 100% ການທົດສອບໄຟຟ້າ | ທຸກໆຫນ່ວຍ | ອີງໃສ່ຕົວຢ່າງ | ອີງໃສ່ຕົວຢ່າງ |
| ການຕິດຕາມ | ERP ສາມາດຕິດຕາມໄດ້ | ຕົວແປ | ແມ່ນແລ້ວ |
| ເວລານໍາ | 12-15 ມື້ | 4-8 ອາທິດ | 4-8 ອາທິດ |
| ການປັບແຕ່ງ | MOQ ຕໍ່າ | ຕົວແປ | MOQ ສູງ |
ປະໂຫຍດ Reunion: ທ່ານໄດ້ຮັບການເຊື່ອມຕໍ່ສັນຍານພະລັງງານແບບປະສົມປະສານ, ຄວາມຕ້ອງການພື້ນທີ່ແຜງທີ່ຫຼຸດລົງ, ແລະການຈັດການສາຍເຄເບີ້ນແບບງ່າຍດາຍ—ທັງໝົດດ້ວຍລາຄາທີ່ຄຸ້ມຄ່າ, ໂດຍບໍ່ມີຄ່າໃຊ້ຈ່າຍພິເສດຂອງຍີ່ຫໍ້ເອີຣົບ.
| ການຢັ້ງຢືນ | ຂອບເຂດ |
| ISO 9001:2015 | ການຄຸ້ມຄອງຄຸນນະພາບ - ການອອກແບບ, ການຜະລິດ, ແລະການບໍລິການຫລັງການຂາຍ. |
| ISO 14001:2015 | ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ—ກວດສອບການຫຼຸດຜ່ອນສິ່ງເສດເຫຼືອ ແລະການປະຕິບັດແບບຍືນຍົງ. |
| ISO 13485:2016 | ການຄຸ້ມຄອງຄຸນນະພາບອຸປະກອນການແພດ—ໃຊ້ໄດ້ກັບຊຸດ X ທີ່ໃຊ້ໃນອຸປະກອນການວິນິດໄສ ຫຼືການຕິດຕາມ. |
| UL ຮັບຮູ້ | ການຢັ້ງຢືນຄວາມປອດໄພລະດັບອົງປະກອບສໍາລັບຕະຫຼາດອາເມລິກາເຫນືອ. |
| RoHS | ຂໍ້ຈຳກັດຂອງສານອັນຕະລາຍ—ປະຕິບັດຕາມຄຳສັ່ງ EU. |
ສາຍການຜະລິດຊຸດ X ຂອງ Reunion ດໍາເນີນການພາຍໃຕ້ການຄວບຄຸມຂະບວນການທີ່ເຄັ່ງຄັດ. ການຜະນຶກ IP67 ຖືກກວດສອບໃນທຸກໆຊຸດການຜະລິດຜ່ານການທົດສອບການດູດຊຶມຕົວຈິງ. ບັນທຶກການທົດສອບ, ໃບຢັ້ງຢືນວັດສະດຸ, ແລະບົດລາຍງານການກວດກາແມ່ນເກັບຮັກສາໄວ້ສໍາລັບແຕ່ລະຊຸດ.
ປະໂຫຍດຕົ້ນຕໍແມ່ນປະສິດທິພາບຊ່ອງແລະສາຍ. ຕົວເຊື່ອມຕໍ່ແບບປະສົມ:
ຫຼຸດຜ່ອນການຕັດແຖບ- ຫນຶ່ງຕົວເຊື່ອມຕໍ່ທຽບກັບສອງຫຼືສາມຕົວເຊື່ອມຕໍ່ແຍກຕ່າງຫາກ.
ຫຼຸດຜ່ອນການນັບສາຍ– ການປະກອບສາຍຫນຶ່ງທຽບກັບສາຍຫຼາຍ.
ເຮັດໃຫ້ການຕິດຕັ້ງງ່າຍ– ການດໍາເນີນງານການຫາຄູ່ຫນຶ່ງທຽບກັບການດໍາເນີນງານຫຼາຍ.
ຫຼຸດຜ່ອນຈຸດລົ້ມເຫລວທີ່ອາດຈະເກີດຂຶ້ນ– ການເຊື່ອມຕໍ່ຫນ້ອຍຫມາຍຄວາມວ່າຈຸດຂອງຄວາມລົ້ມເຫຼວຫນ້ອຍ.
ປັບປຸງການຈັດການສາຍ– ສາຍໜຶ່ງແມ່ນງ່າຍຂຶ້ນໃນການເດີນທາງແລະຄວາມປອດໄພ.
ສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຈໍາກັດ - ເຊັ່ນອຸປະກອນການແພດ, ຫຸ່ນຍົນ, ຫຼືການຄວບຄຸມອຸດສາຫະກໍາທີ່ຫນາແຫນ້ນ - ມັກຈະມີຄວາມຈໍາເປັນ.
Reunion ແນະນໍາການປະຕິບັດການຕິດຕັ້ງຕໍ່ໄປນີ້:
ການຫາຄູ່- ຍູ້ໃຫ້ແຫນ້ນຈົນກ່ວາການຄລິກທີ່ໄດ້ຍິນຢືນຢັນການລັອກ.
ການກວດກາ O-ring– ປ່ຽນ O-ring ຖ້າເຫັນການຜິດປົກກະຕິ, ແຕກ, ຫຼືແຂງ.
ລັດສະໝີໂຄ້ງສາຍ- ຮັກສາຕໍາ່ສຸດທີ່5× ເສັ້ນຜ່າສູນກາງສາຍ ຢູ່ທີ່ຕົວເຊື່ອມຕໍ່.
ປະຖົມນິເທດ- ສາຍອອກທາງທິດທາງລົງລຸ່ມສໍາລັບການຕິດຕັ້ງນອກ / washdown.
