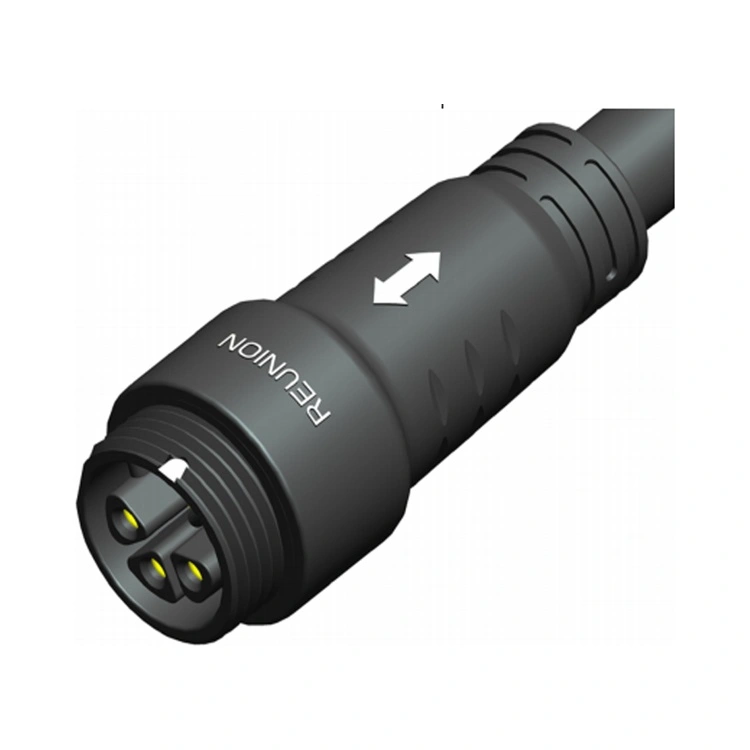

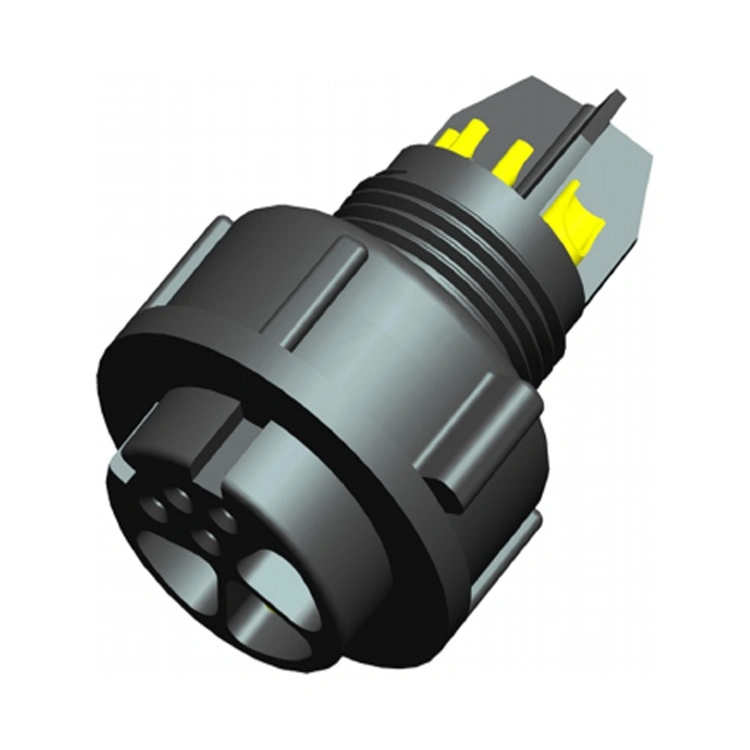

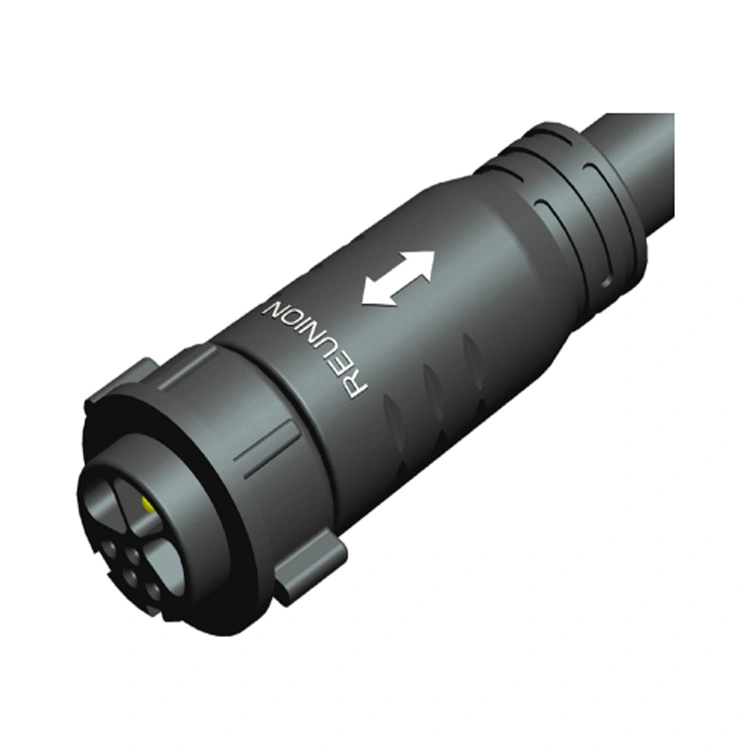

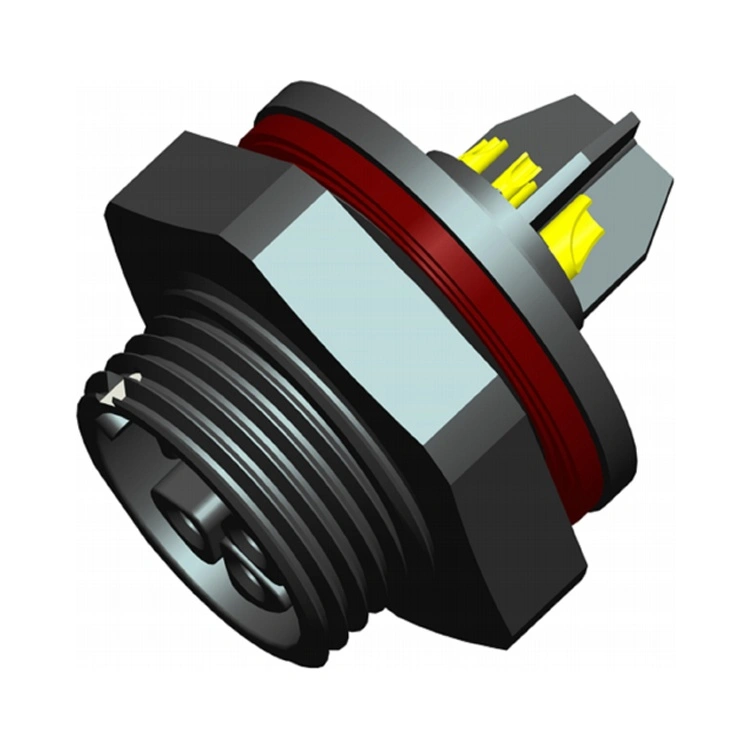

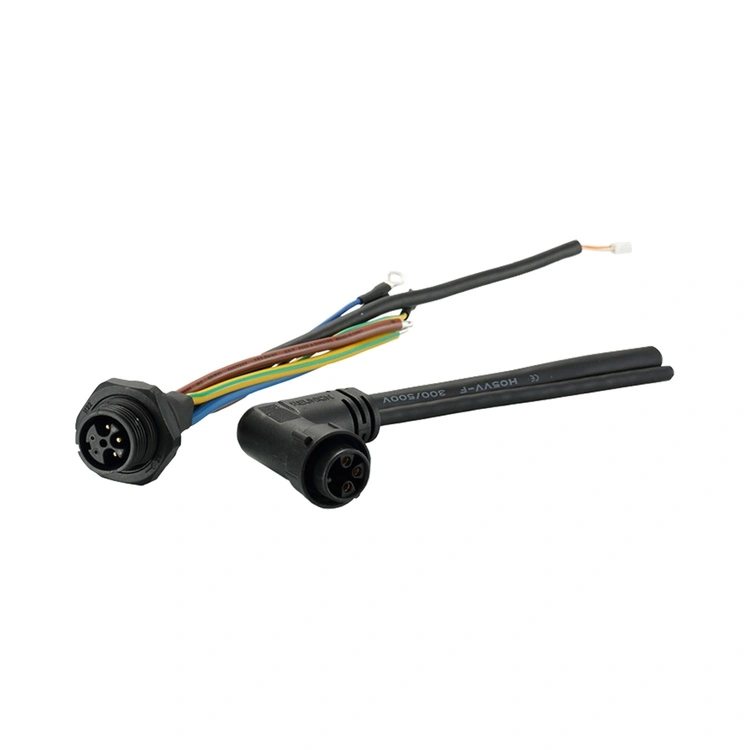

M Series Power & Signal Hybrid Connector ແມ່ນການແກ້ໄຂການເຊື່ອມຕໍ່ກັນແບບປະສົມປະສານຂອງ Reunion ສໍາລັບແອັບພລິເຄຊັນທີ່ຕ້ອງການທັງການສົ່ງພະລັງງານ ແລະຂໍ້ມູນພາຍໃນເຮືອນທີ່ຫນາແຫນ້ນອັນດຽວ. ຕົວເຊື່ອມຕໍ່ນີ້ສົມທົບການປະທັບຕາຂອງສະພາບແວດລ້ອມທີ່ເຂັ້ມແຂງແລະກົນໄກການລັອກກະທູ້ຂອງ M-series ກັບການຕັ້ງຄ່າການຕິດຕໍ່ສັນຍານພະລັງງານປະສົມ - ກໍາຈັດຄວາມຕ້ອງການສໍາລັບສາຍໄຟແລະສາຍສັນຍານແຍກຕ່າງຫາກ.
ຕິດຕໍ່ພົວພັນພະລັງງານໄດ້ຖືກອອກແບບສໍາລັບການເຊື່ອມຕໍ່ທີ່ປອດໄພ, ທົນທານຕໍ່ຕ່ໍາທີ່ມີເຄື່ອງວັດແທກສາຍສູງເຖິງ 14 AWG, ໃນຂະນະທີ່ການຕິດຕໍ່ສັນຍານໄດ້ຖືກປ້ອງກັນແລະຕໍາແຫນ່ງເພື່ອຫຼຸດຜ່ອນການ crosstalk. Reunion ຜະລິດຊຸດ M ໂດຍຜ່ານຂະບວນການປະສົມປະສານຕາມແນວຕັ້ງ - ຈາກເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາໂດຍຜ່ານການປະກອບອັດຕະໂນມັດແລະການທົດສອບໄຟຟ້າ 100%. ສໍາລັບວິສະວະກອນທີ່ອອກແບບອຸປະກອນອຸດສາຫະກໍາທີ່ຫນາແຫນ້ນ, ຫຸ່ນຍົນ, ຫຼືລະບົບອັດຕະໂນມັດ, ຕົວເຊື່ອມຕໍ່ນີ້ສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້, ປະສິດທິພາບທີ່ຫຼຸດຜ່ອນຄວາມສັບສົນຂອງສາຍໄຟແລະຄວາມຕ້ອງການພື້ນທີ່ຂອງແຜງ.
| ຄຸນສົມບັດ | ຜົນປະໂຫຍດ |
| ພະລັງງານແລະສັນຍານໃນຫນຶ່ງ Connector | ລວມການຈັດສົ່ງພະລັງງານ (ສູງສຸດ 22A) ແລະການສົ່ງສັນຍານໃນການໂຕ້ຕອບດຽວ - ຫຼຸດຜ່ອນພື້ນທີ່ແຜງ, ການນັບສາຍ, ແລະເວລາການຕິດຕັ້ງ. |
| ການຜະນຶກສິ່ງແວດລ້ອມ IP67 | ຂີ້ຝຸ່ນແຫນ້ນແຫນ້ນແລະປ້ອງກັນຈາກການແຊ່ນ້ໍາຊົ່ວຄາວ - ເຊື່ອຖືໄດ້ສໍາລັບອຸດສາຫະກໍາ, ການລ້າງອອກ, ແລະສະພາບແວດລ້ອມກາງແຈ້ງ. |
| ກົນໄກການລັອກກະທູ້ | ການຫາຄູ່ທີ່ທົນທານຕໍ່ການສັ່ນສະເທືອນ - ປ້ອງກັນການຕັດການເຊື່ອມຕໍ່ໂດຍບັງເອີນໃນແອັບພລິເຄຊັນທີ່ມີແຮງສັ່ນສະເທືອນສູງ. |
| ການຕັ້ງຄ່າສັນຍານພະລັງງານຫຼາຍອັນ | ຊຸດ 1M 2+4Pin, 7Pin ແລະ 9Pin 2M ຊຸດ 3+2, 3+4Pin, ແລະ 9Pin—ປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການພະລັງງານ ແລະສັນຍານທີ່ແຕກຕ່າງກັນ. |
| ທອງຄໍາຕິດຕໍ່ພົວພັນ | ການຕໍ່ຕ້ານການຕິດຕໍ່ຕໍ່າ ແລະການປ້ອງກັນການກັດກ່ອນ - ຮັກສາປະສິດທິພາບໃນໄລຍະການຫາຄູ່ຫຼາຍຮ້ອຍຮອບ. |
| -40°C ຫາ +105°C ເຮັດວຽກ | ລະດັບອຸນຫະພູມກວ້າງກວມເອົາເງື່ອນໄຂອຸດສາຫະກໍາແລະກາງແຈ້ງ. |
| ຕົວເລືອກການສິ້ນສຸດແບບຍືດຫຍຸ່ນ | Solder, Dip-solder, ແລະ PCB - ປັບຕົວເຂົ້າກັບວິທີການປະກອບທີ່ແຕກຕ່າງກັນ. |
| ພາລາມິເຕີ | ຊຸດ 1M | ຊຸດ 2M |
| ການຕັ້ງຄ່າຕິດຕໍ່ | 2+4pins, 7pins,8pins | 3+2pins, 3+4pins, 9pins |
| ກະແສໄຟຟ້າ | 12 ກ | 22 ກ |
| ແຮງດັນໄຟຟ້າ | 250V | 800V |
| ສັນຍານປັດຈຸບັນ | 6A | 9A |
| ແຮງດັນສັນຍານ | ສູງເຖິງ 50V AC / DC | |
| ຄວາມຕ້ານທານ insulation | ≥2000MΩ | ≥2000MΩ |
| ຮອບວຽນການຫາຄູ່ | ≥1000 ເທື່ອ | ≥1000 ເທື່ອ |
| ອຸນຫະພູມປະຕິບັດງານ | -40°C ~ +105°C | -40°C ~ +105°C |
| ການຈັດອັນດັບການປົກປ້ອງ | IP67 (ສະພາບທີ່ຕິດກັນ) | IP67 (ສະພາບທີ່ຕິດກັນ) |
| ວັດສະດຸທີ່ຢູ່ອາໄສ | PA6 | PA6 |
| ວັດສະດຸຕິດຕໍ່ | ໂລຫະປະສົມທອງແດງທີ່ມີແຜ່ນທອງ | ໂລຫະປະສົມທອງແດງທີ່ມີແຜ່ນທອງ |
M Series Power & Signal Hybrid Connector ຖືກນໍາໄປໃຊ້ໃນທົ່ວອຸດສາຫະກໍາທີ່ການເຊື່ອມຕໍ່ສັນຍານພະລັງງານປະສົມປະສານເຮັດໃຫ້ການອອກແບບອຸປະກອນງ່າຍຂຶ້ນ ແລະຫຼຸດຜ່ອນຄວາມສັບສົນໃນການຕິດຕັ້ງ.
ຫຸ່ນຍົນ – ພະລັງງານຂອງມໍເຕີ + ຄຳຄິດເຫັນຕົວເຂົ້າລະຫັດ, ພະລັງງານເຄື່ອງມືທາງທ້າຍຂອງແຂນ + ສັນຍານເຊັນເຊີ.
ອັດຕະໂນມັດອຸດສາຫະກໍາ – ພະລັງງານ actuator + ຕໍາແໜ່ງຕໍາແໜ່ງ, ການຄວບຄຸມວາວ + ການຕິດຕາມສະຖານະ.
ອຸປະກອນການແພດ – ພະລັງປ້ຳ + ສັນຍານເຊັນເຊີການໄຫຼ, ພະລັງງານອຸປະກອນກວດພະຍາດ + ຂໍ້ມູນ.
ໄຟ LED – ໄດເວີ LED ພະລັງງານສູງ + ສັນຍານຄວບຄຸມ DALI/DMX.
ເຊັນເຊີອຸດສາຫະກໍາ – ພະລັງງານຂອງເຊັນເຊີ + ການສື່ສານ IO-Link.
ການຜະລິດຍານຍົນ – ອຸປະກອນສາຍປະກອບ + ສັນຍານຄວບຄຸມ.
ພະລັງງານທົດແທນ – ເຄື່ອງຕິດຕາມພະລັງງານແສງອາທິດ + ຕໍາແໜ່ງຕໍາແໜ່ງ.
| ການຢັ້ງຢືນ | ຂອບເຂດ |
| ISO 9001:2015 | ການຄຸ້ມຄອງຄຸນນະພາບ - ການອອກແບບ, ການຜະລິດ, ແລະການບໍລິການຫລັງການຂາຍ. |
| ISO 14001:2015 | ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ—ກວດສອບການຫຼຸດຜ່ອນສິ່ງເສດເຫຼືອ ແລະການປະຕິບັດແບບຍືນຍົງ. |
| ISO 13485:2016 | ການຈັດການຄຸນນະພາບອຸປະກອນການແພດ—ໃຊ້ໄດ້ກັບຊຸດ M ທີ່ໃຊ້ໃນອຸປະກອນການວິນິດໄສ ຫຼືການຕິດຕາມ. |
| UL ຮັບຮູ້ | ການຢັ້ງຢືນຄວາມປອດໄພລະດັບອົງປະກອບສໍາລັບຕະຫຼາດອາເມລິກາເຫນືອ. |
| RoHS | ຂໍ້ຈຳກັດຂອງສານອັນຕະລາຍ—ປະຕິບັດຕາມຄຳສັ່ງ EU. |
ສາຍການຜະລິດຊຸດ M ຂອງ Reunion ດໍາເນີນການພາຍໃຕ້ການຄວບຄຸມຂະບວນການທີ່ເຄັ່ງຄັດ. ການຜະນຶກ IP67 ຖືກກວດສອບໃນທຸກໆຊຸດການຜະລິດຜ່ານການທົດສອບການດູດຊຶມຕົວຈິງ. ບັນທຶກການທົດສອບ, ໃບຢັ້ງຢືນວັດສະດຸ, ແລະບົດລາຍງານການກວດກາແມ່ນເກັບຮັກສາໄວ້ສໍາລັບແຕ່ລະຊຸດ.
ທັງສອງຕົວເຊື່ອມຕໍ່ປະສົມປະສານພະລັງງານແລະສັນຍານໃນການໂຕ້ຕອບດຽວ, ແຕ່ພວກເຂົາໃຫ້ບໍລິການຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນ:

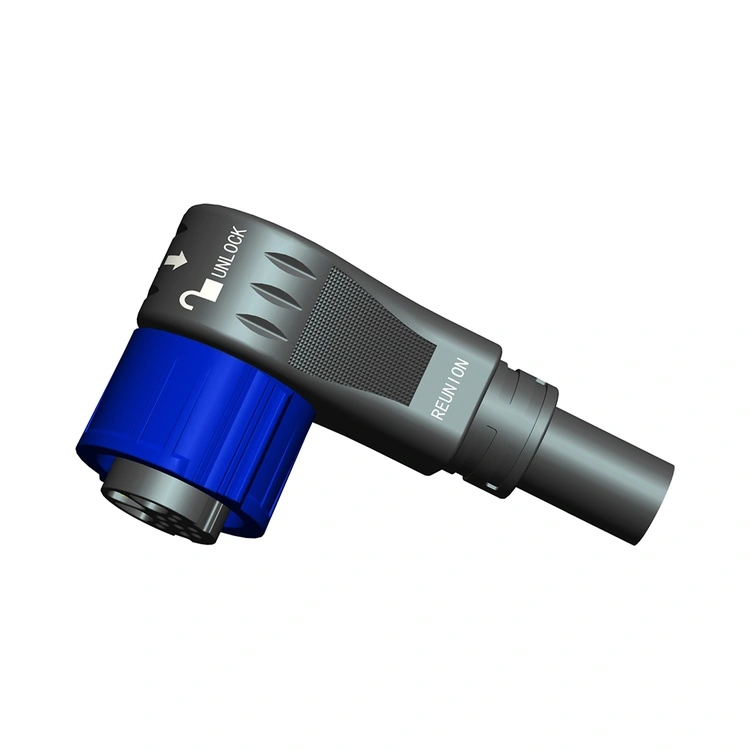

| ລັກສະນະ | M Series Hybrid | X Series Hybrid |
| ກົນໄກການລັອກ | ລະບົບລັອກກະທູ້ | ລະບົບລັອກການຫມຸນໄວ |
| ການຜະນຶກ | IP67 (ມາດຕະຖານ) | IP67 (ມາດຕະຖານ) |
| ການປະເມີນພະລັງງານ | ເຖິງ 22A | ເຖິງ 30A |
| ຂະຫນາດ Shell | ຊຸດ 1M, 2M | 1X, 3X ຊຸດ |
| ຄໍາຮ້ອງສະຫມັກຂັ້ນຕົ້ນ | ອຸດສາຫະກໍາ, ຫຸ່ນຍົນ, ໄຟ LED, | ອຸປະກອນທົດສອບ, ຫຸ່ນຍົນ, ຫມໍ້ໄຟ, ພະລັງງານ, ຈໍ LED |
