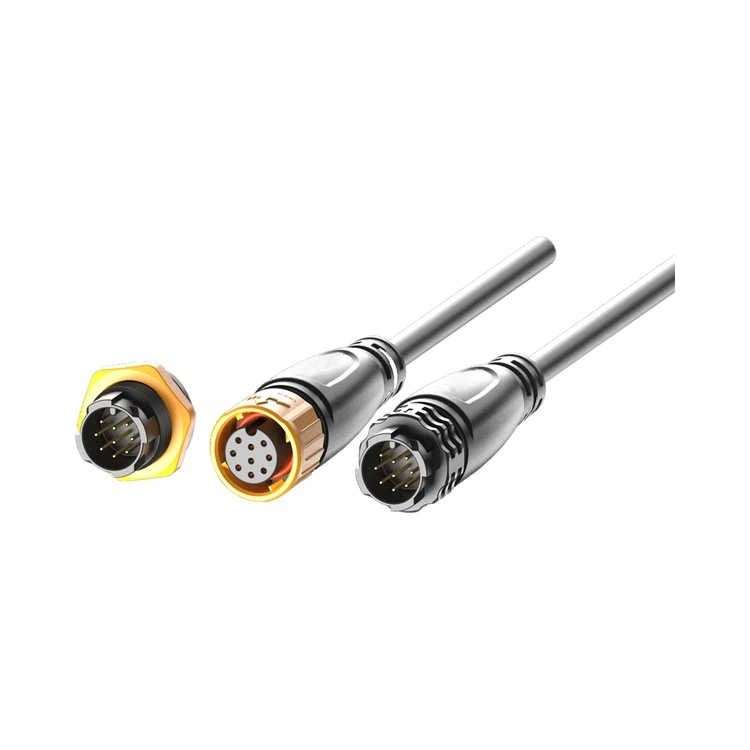

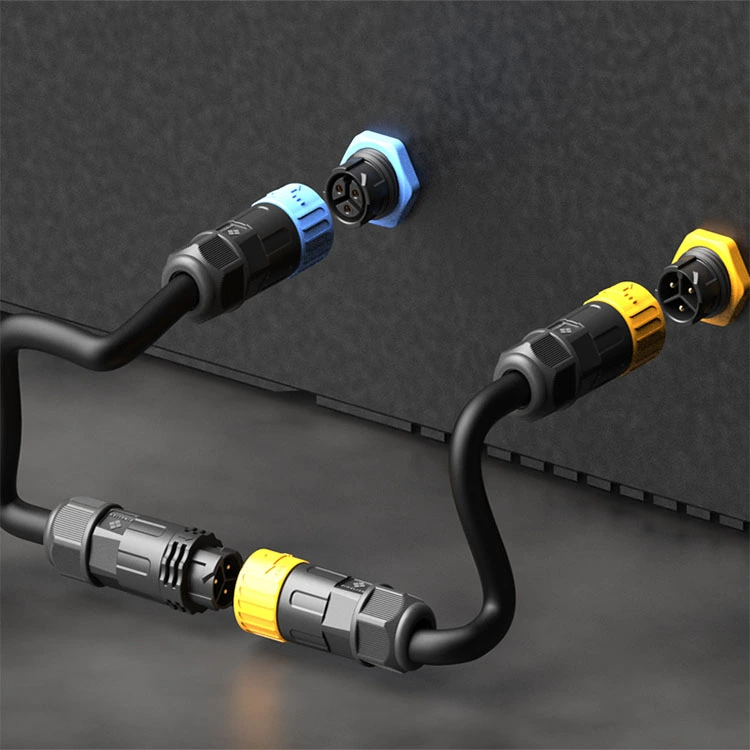

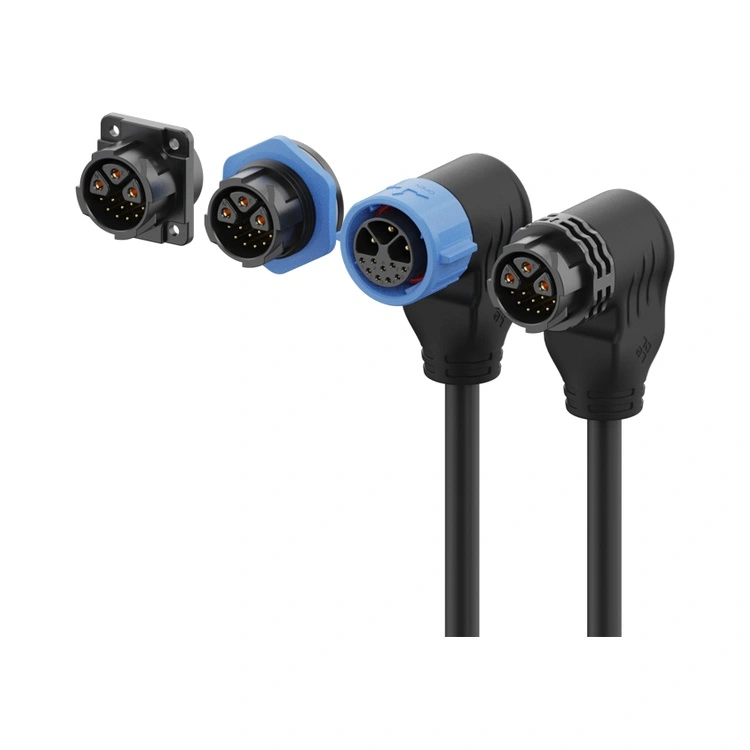

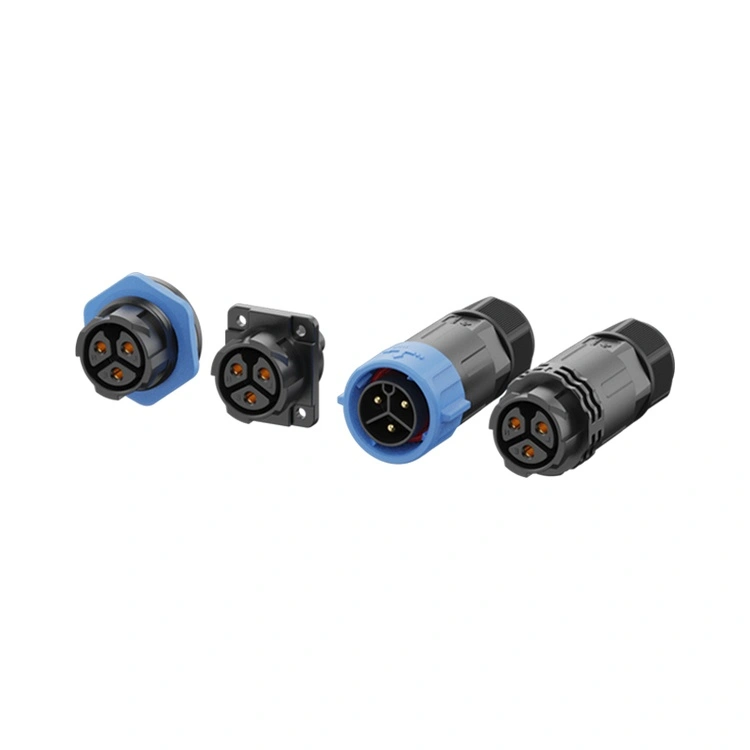

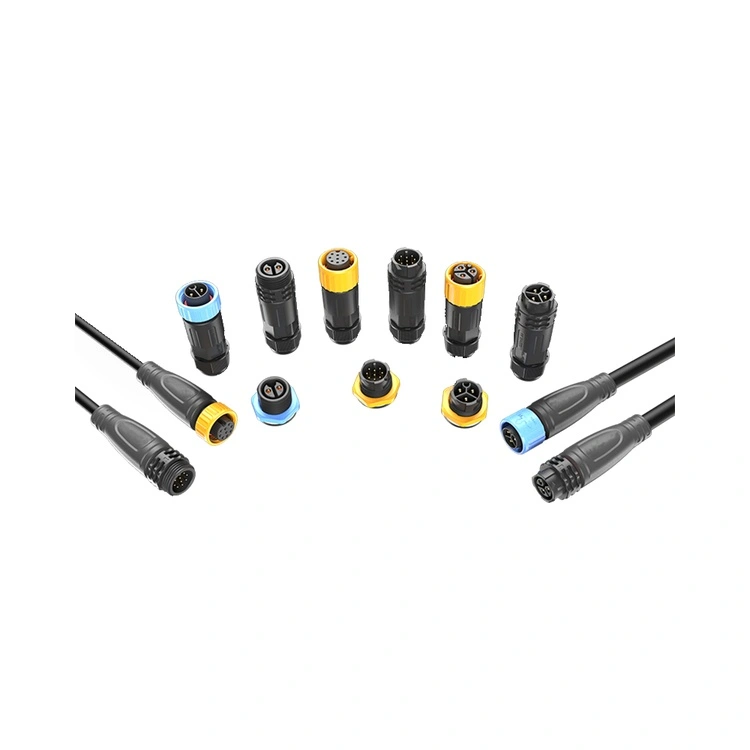

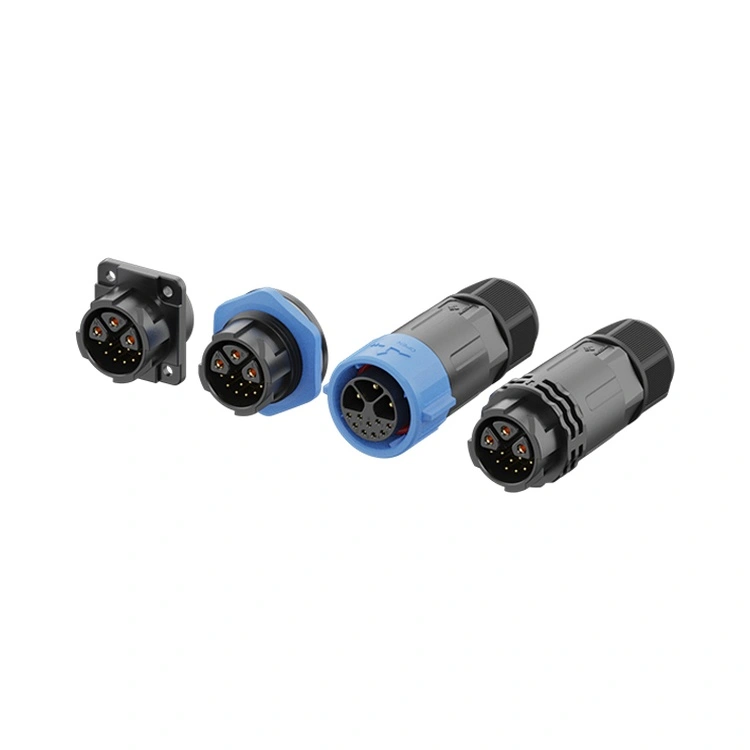

M25 Series Waterproof Connector ເປັນອຸປະກອນເຊື່ອມຕໍ່ອຸດສາຫະກໍາທີ່ມີຄວາມສາມາດສູງສຸດຂອງ Reunion ພາຍໃນຄອບຄົວ M-series, ອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ການສະຫນອງພະລັງງານຢ່າງຫຼວງຫຼາຍຕ້ອງຢູ່ຮ່ວມກັນກັບການປົກປັກຮັກສາສິ່ງແວດລ້ອມ. ຕົວເຊື່ອມຕໍ່ແບບວົງມົນແບບກະທູ້ນີ້ປະສົມປະສານກັບການໂຕ້ຕອບ 25 ມມທີ່ມີຄວາມຫນາແຫນ້ນດ້ວຍການປະທັບຕາທີ່ມີລະດັບ IP67 / IP68, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອຸປະກອນຫນັກ, ການເຊື່ອມຕໍ່ມໍເຕີ, ລະບົບກະຈາຍພະລັງງານ, ໂຄງສ້າງພື້ນຖານຂອງການສາກໄຟ EV, ແລະການຕິດຕັ້ງພະລັງງານທົດແທນບ່ອນທີ່ຄວາມຊຸ່ມຊື່ນ, ຝຸ່ນ, ແລະການສັ່ນສະເທືອນແມ່ນສິ່ງທ້າທາຍຄົງທີ່.
ມີຢູ່ໃນການຕັ້ງຄ່າ 2- ຫາ 12-pin, ລວມທັງຕົວແປສັນຍານພະລັງງານແບບປະສົມ 5, 3+9 pins ທີ່ປະສົມປະສານການຕິດຕໍ່ພະລັງງານໃນປະຈຸບັນສູງກັບການຕິດຕໍ່ສັນຍານແຮງດັນຕ່ໍາໃນທີ່ຢູ່ອາໄສດຽວ, ຊຸດ M25 ສະຫນັບສະຫນູນລະດັບຄວາມກ້ວາງຂອງຄໍາຮ້ອງສະຫມັກພະລັງງານສູງ.
ຕິດຕໍ່ພົວພັນແມ່ນເຄື່ອງຈັກຈາກທອງເຫລືອງທີ່ມີແຜ່ນທອງທີ່ເລືອກ, ຮັກສາຄວາມຕ້ານທານການຕິດຕໍ່ຕ່ໍາແລະຫມັ້ນຄົງໃນໄລຍະການຫາຄູ່ຫຼາຍຮ້ອຍຮອບ. ກະແສໄຟຟ້າສູງສຸດທີ່ສາມາດຮອງຮັບໄດ້ແມ່ນ 30A ຕໍ່ການຕິດຕໍ່.
Reunion ຜະລິດຊຸດ M25 ໂດຍຜ່ານຂະບວນການປະສົມປະສານຕາມແນວຕັ້ງ - ຈາກເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາໂດຍຜ່ານການປະກອບອັດຕະໂນມັດແລະການທົດສອບໄຟຟ້າ 100%. ມີຢູ່ໃນລຸ້ນ panel-mount ແລະ cable-mount ທີ່ມີ solder.
| ຄຸນສົມບັດ | ຜົນປະໂຫຍດ |
| ອັດຕາປະຈຸບັນສູງເຖິງ 30A | ຈັດການການໂຫຼດພະລັງງານສູງສຸດໃນຊຸດ M- ເຫມາະສໍາລັບມໍເຕີຫນັກ, ເຄື່ອງສາກໄຟ EV, ແລະການກະຈາຍພະລັງງານອຸດສາຫະກໍາ. |
| ກັນນໍ້າ IP67 | ທົນທານຕໍ່ຂີ້ຝຸ່ນ, ການແຊ່ນ້ໍາຊົ່ວຄາວ, ແລະການແຊ່ນ້ໍາຂະຫຍາຍ - ເຊື່ອຖືໄດ້ສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງແລະລ້າງ. |
| ຕົວເລືອກປະສົມ 3+2, 3+5 ,3+9Pin | ຜະສົມປັກໝຸດກະແສໄຟຟ້າແຮງສູງ (ສູງສຸດ 20A) ກັບເຂັມສັນຍານແຮງດັນຕໍ່າໃນຕົວເຊື່ອມຕໍ່ດຽວ—ຊ່ວຍຫຼຸດຜ່ອນການນັບສາຍ ແລະພື້ນທີ່ແຜງ. |
| ກົນໄກການລັອກກະທູ້ | ການຫາຄູ່ທີ່ທົນທານຕໍ່ການສັ່ນສະເທືອນ - ປ້ອງກັນການລະບາຍຄວາມຮ້ອນຈາກການເຄື່ອນໄຫວຂອງເຄື່ອງຈັກໜັກ ແລະວົງຈອນຄວາມຮ້ອນ. |
| ຕິດຕໍ່ພົວພັນທອງເຫລືອງ Plated | ການຕໍ່ຕ້ານການຕິດຕໍ່ຕ່ໍາ (≤3mΩ) ແລະການປ້ອງກັນການກັດກ່ອນ - ຮັກສາການປະຕິບັດໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນແລະກາງແຈ້ງ. |
| Insulator Thermoplastic ອຸນຫະພູມສູງ | -40°C ຫາ +105°C ການດໍາເນີນງານ — ກວມເອົາອຸນຫະພູມອຸດສາຫະກໍາແລະນອກທີ່ສຸດ. |
| ເຮືອນພລາສຕິກທັງໝົດ | ວັດສະດຸ thermoplastic ທີ່ມີອຸນຫະພູມສູງ - ເຫມາະສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ |
| ທາງເລືອກການຢຸດເຊົາຫຼາຍອັນ | Solder, dip-sold-ປັບຕົວເຂົ້າກັບວິທີການປະກອບທີ່ແຕກຕ່າງກັນ. |
| ພາລາມິເຕີ | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| ລະດັບແຮງດັນ | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| ການຈັດອັນດັບປັດຈຸບັນ | 30A | 30A | 20 ກ | 20 ກ | 15 ກ | 20A+10A | 20A+5A | 20A+5A |
| ພາກສ່ວນສາຍ | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
ອຸນຫະພູມປະຕິບັດການ:-40°C ~ +105°C
ການຈັດອັນດັບການປົກປ້ອງ:IP65 / IP67 / IP68 (ສະພາບປະສົມ)
ວັດສະດຸທີ່ຢູ່ອາໄສ:ອຸນຫະພູມສູງ thermoplastic
ວັດສະດຸຕິດຕໍ່:ທອງເຫລືອງ
ການຕໍ່ຕ້ານການຕິດຕໍ່:≤3mΩ
ຮອບວຽນການຫາຄູ່:≥500
ອັດຕາການຕິດໄຟ:UL 94 V-0
ວັດສະດຸທັງຫມົດປະຕິບັດຕາມ RoHS
| ລັກສະນະ | Reunion M25 Series | ຍີ່ຫໍ້ຊັ້ນນໍາຂອງເອີຣົບ M25 | ລາຄາຖືກບໍ່ມີຍີ່ຫໍ້ M25 |
| ລາຄາ | ລາຄາທີ່ເປັນມິດກັບປະລິມານ | ສູງກວ່າ 3-4× | ລາຄາຖືກກວ່າລ່ວງໜ້າ |
| ການຈັດອັນດັບປັດຈຸບັນ | ເຖິງ 30A | ເຖິງ 25A ປົກກະຕິ | ມີການປ່ຽນແປງ, ມັກຈະ overstated |
| ຕົວເລືອກປະສົມ | 3+2, 3+5,3+9 – ມາດຕະຖານ | ຈຳກັດ | ບໍ່ໄດ້ສະເໜີໃຫ້ |
| ການກວດສອບ IP67 | Batch immersion-ທົດສອບ | batch-ທົດສອບ | ບໍ່ໄດ້ກວດສອບ |
| 100% ການທົດສອບໄຟຟ້າ | ທຸກໆຫນ່ວຍ | ອີງໃສ່ຕົວຢ່າງ | Random ຫຼື none |
| ແຜ່ນທອງ | ມາດຕະຖານ | ≥0.2-0.4µm | ບາງຫຼືບໍ່ມີ |
| ການຕິດຕາມ | ERP ສາມາດຕິດຕາມໄດ້ຈາກຢາງຢາງໄປຫາຕົວເຊື່ອມຕໍ່ສໍາເລັດຮູບ | ແມ່ນແລ້ວ | ບໍ່ມີ |
| ເວລານໍາ | 12-15 ມື້ | 4-8 ອາທິດ | ບໍ່ສາມາດຄາດເດົາໄດ້ |
| ການປັບແຕ່ງ MOQ | ຕໍ່າ (100 ຊິ້ນ) | ສູງ (500+) | ບໍ່ໄດ້ສະເໜີໃຫ້ |
| ສະຫນັບສະຫນູນດ້ານວິຊາການ | ຄໍາຕອບ 24 ຊົ່ວໂມງຈາກທີມງານວິສະວະກໍາ 10 ຄົນ | ດີແຕ່ຊ້າກວ່າ | ຈຳກັດ |
| ການຢັ້ງຢືນ ISO | 9001, 14001, 13485 | ປົກກະຕິແລ້ວ 9001 | ໂດຍປົກກະຕິບໍ່ມີ |
ປະໂຫຍດ Reunion: ທ່ານໄດ້ຮັບເອກະສານການຜະນຶກ IP67, ການຕັ້ງຄ່າສັນຍານພະລັງງານແບບປະສົມ, ແລະການໃຫ້ຄະແນນໃນປະຈຸບັນສູງເຖິງ 30A—ທັງໝົດໃນລາຄາທີ່ຄຸ້ມຄ່າ, ໂດຍບໍ່ມີຄ່າໃຊ້ຈ່າຍພິເສດຂອງຍີ່ຫໍ້ເອີຣົບ.
| ການຢັ້ງຢືນ | ຂອບເຂດ |
| ISO 9001:2015 | ການຄຸ້ມຄອງຄຸນນະພາບ - ການອອກແບບ, ການຜະລິດ, ແລະການບໍລິການຫລັງການຂາຍ. |
| ISO 14001:2015 | ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ—ກວດສອບການຫຼຸດຜ່ອນສິ່ງເສດເຫຼືອ ແລະການປະຕິບັດແບບຍືນຍົງ. |
| ISO 13485:2016 | ການຄຸ້ມຄອງຄຸນນະພາບອຸປະກອນການແພດ—ໃຊ້ໄດ້ກັບ M25 ທີ່ໃຊ້ໃນອຸປະກອນການວິນິດໄສ ຫຼືການຕິດຕາມ. |
| UL ຮັບຮູ້ | ການຢັ້ງຢືນຄວາມປອດໄພລະດັບອົງປະກອບສໍາລັບຕະຫຼາດອາເມລິກາເຫນືອ. |
| RoHS | ຂໍ້ຈຳກັດຂອງສານອັນຕະລາຍ—ປະຕິບັດຕາມຄຳສັ່ງ EU. |
| ພິຈາລະນາ | M20 | M25 |
| ປະຈຸບັນສູງສຸດ | 20 ກ | 30A |
| ຄວາມທົນທານຂອງກົນຈັກ | ມາດຕະຖານ | ແຂງກວ່າ - ເປືອກໃຫຍ່ກວ່າ, ຝາຫນາກວ່າ |
| ຄວາມອາດສາມາດຂອງສາຍ | ເຖິງ 2.0mm² | ເຖິງ 4.0mm² |
| ພື້ນທີ່ກະດານ | ຫນາແຫນ້ນກວ່າ | ຕ້ອງການການຕັດທີ່ໃຫຍ່ກວ່າ |
| ຕົວເລືອກປະສົມ | ບໍ່ | 3+2, 3+5,3+9 |
ເລືອກ M25 ໃນເວລາທີ່:
ທ່ານຕ້ອງການຄວາມທົນທານຂອງກົນຈັກສູງສຸດສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຫນ້າທີ່ຫນັກ.
ຄໍາຮ້ອງສະຫມັກຂອງທ່ານກ່ຽວຂ້ອງກັບສາຍຂະຫນາດໃຫຍ່ຫຼືຄວາມກົດດັນກົນຈັກທີ່ສູງຂຶ້ນ.
ທ່ານຕ້ອງການແກະໃຫຍ່ທີ່ສຸດສໍາລັບການຈັບງ່າຍດ້ວຍມືທີ່ມີຖົງມື.
ພື້ນທີ່ກະດານຂອງທ່ານອະນຸຍາດໃຫ້ຕັດອອກທີ່ໃຫຍ່ກວ່າ 25 ມມ.
ເລືອກ M20 ເມື່ອ ພື້ນທີ່ກະດານແມ່ນຈໍາກັດຫຼືຄໍາຮ້ອງສະຫມັກບໍ່ຈໍາເປັນຕ້ອງມີຄວາມເຂັ້ມແຂງກົນຈັກເພີ່ມເຕີມ.
ແມ່ນແລ້ວ—ຊຸດ M25 ເໝາະສຳລັບໂຄງສ້າງພື້ນຖານການສາກໄຟ EV, ໂດຍສະເພາະສຳລັບ:
ສະຖານີສາກໄຟ AC.
ເຄື່ອງສາກຢູ່ເທິງເຮືອ (ກະແສໄຟຟ້າ DC ປານກາງ).
ການໂຕ້ຕອບລະບົບການຈັດການຫມໍ້ໄຟ (ພະລັງງານ + ສັນຍານ).
ການໃຫ້ຄະແນນປັດຈຸບັນ 30A ຂອງ M25, ການປະທັບຕາ IP67, ແລະການຕັ້ງຄ່າສັນຍານພະລັງງານແບບປະສົມເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ໃຊ້ໄດ້ສໍາລັບຄໍາຮ້ອງສະຫມັກການສາກໄຟ EV ຫຼາຍ. ສຳລັບການສາກໄຟໄວ DC (100A+), ພວກເຮົາແນະນຳຕົວເຊື່ອມຕໍ່ອຸດສາຫະກຳຂະໜາດໃຫຍ່ທີ່ອອກແບບມາສະເພາະສຳລັບແອັບພລິເຄຊັນທີ່ມີກະແສໄຟຟ້າສູງ.
ເພື່ອບັນລຸແລະຮັກສາການຜະນຶກ IP67, Reunion ແນະນໍາ:
ແຮງບິດການຫາຄູ່ – ບີບມືໃຫ້ແໜ້ນຈົນ O-ring ຕິດຕໍ່ກັບພື້ນຜິວຂອງແຜງ, ຈາກນັ້ນໃຊ້ແຮງບິດເພີ່ມເຕີມ 1.2-1.5Nm ໂດຍໃຊ້ wrench torque. ບໍ່ເກີນ 1.8Nm.
ການກວດກາ O-ring – ປ່ຽນ O-ring ຖ້າເຫັນການຜິດປົກກະຕິ, ແຕກ, ຫຼືແຂງ.
ຕາຕະລາງການທົດແທນ - ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການ (ການລ້າງປະຈໍາວັນ, ການເປີດເຜີຍພາຍນອກ), ທົດແທນ O-rings ປະຈໍາປີ. ສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາມາດຕະຖານ, ທຸກໆ 2-3 ປີ.
ລັດສະໝີໂຄ້ງສາຍ- ຮັກສາເສັ້ນຜ່າສູນກາງຂອງສາຍເຄເບີນຢ່າງໜ້ອຍ 5× ຢູ່ບ່ອນເຊື່ອມຕໍ່.
ທິດທາງສາຍ– ສໍາລັບຄໍາຮ້ອງສະຫມັກນອກ / ລ້າງ, ຮັດສາຍອອກທາງລຸ່ມເພື່ອປ້ອງກັນການສະສົມຂອງແຫຼວຢູ່ໃກ້ກັບສ່ວນປະທັບຕາ.
