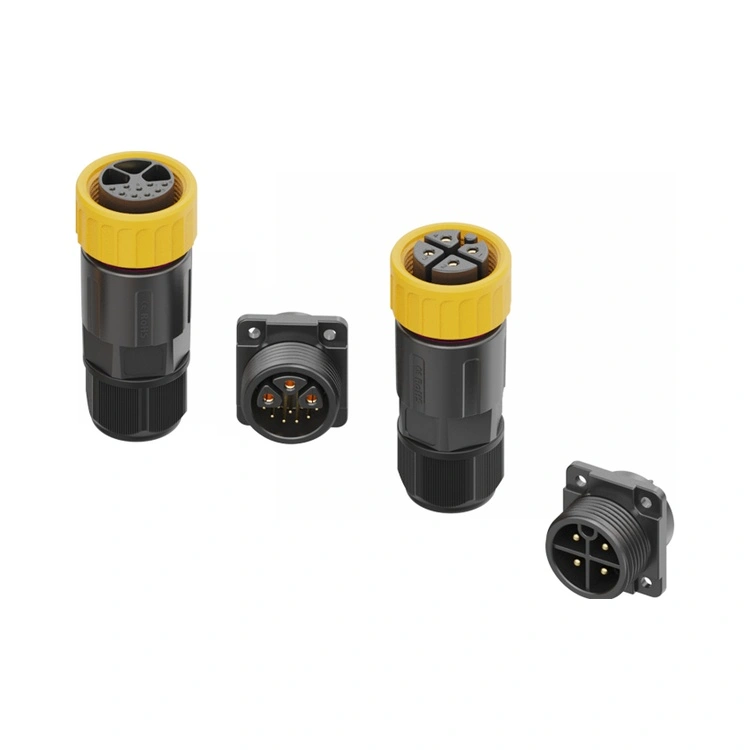

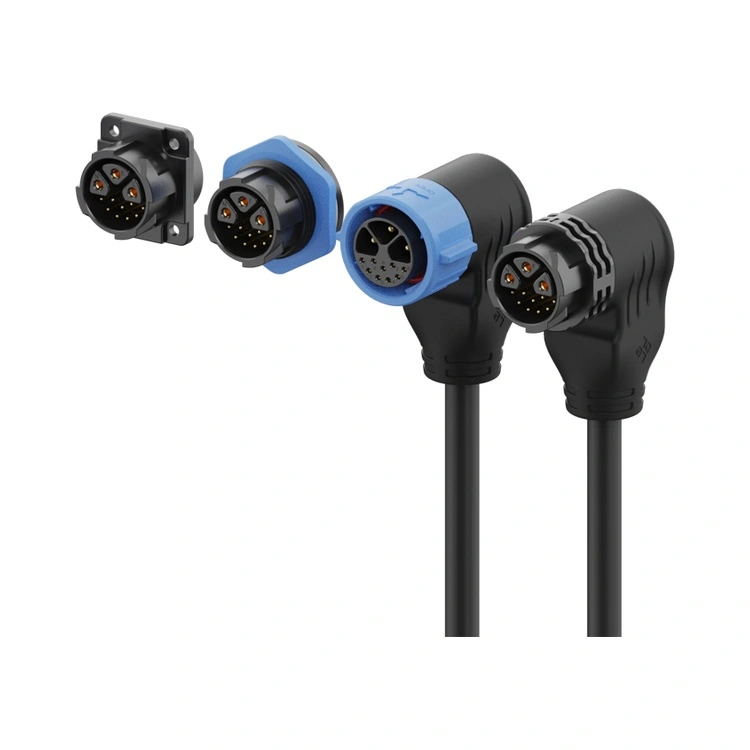

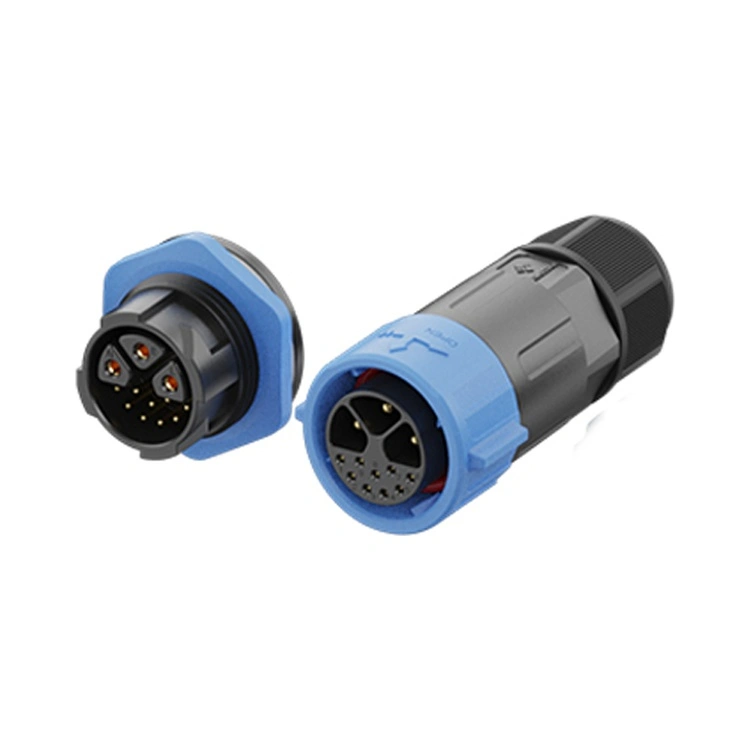

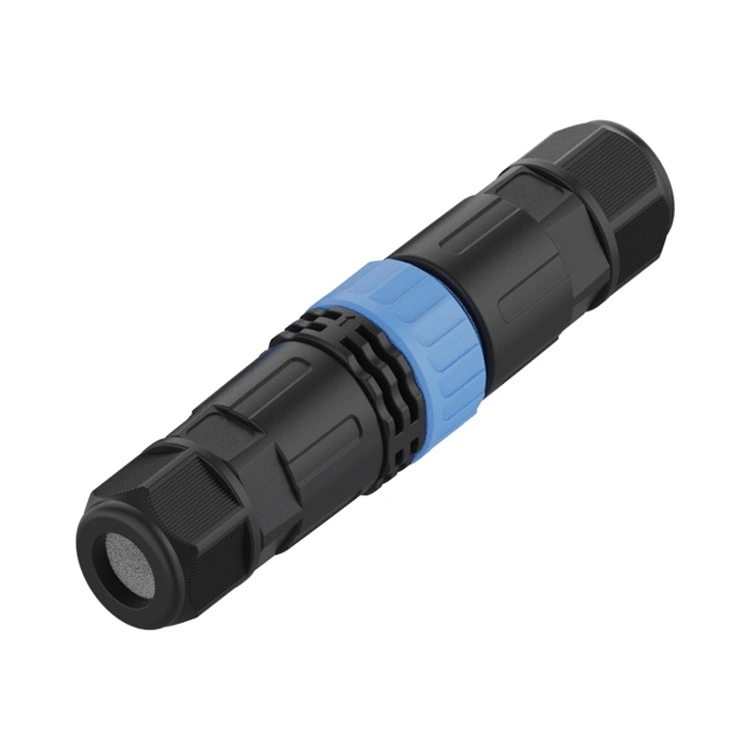

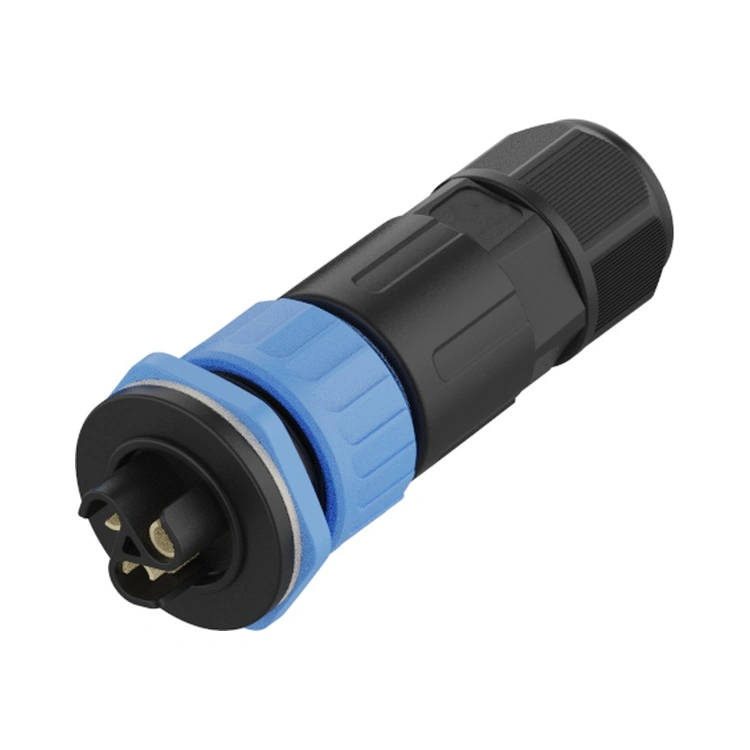

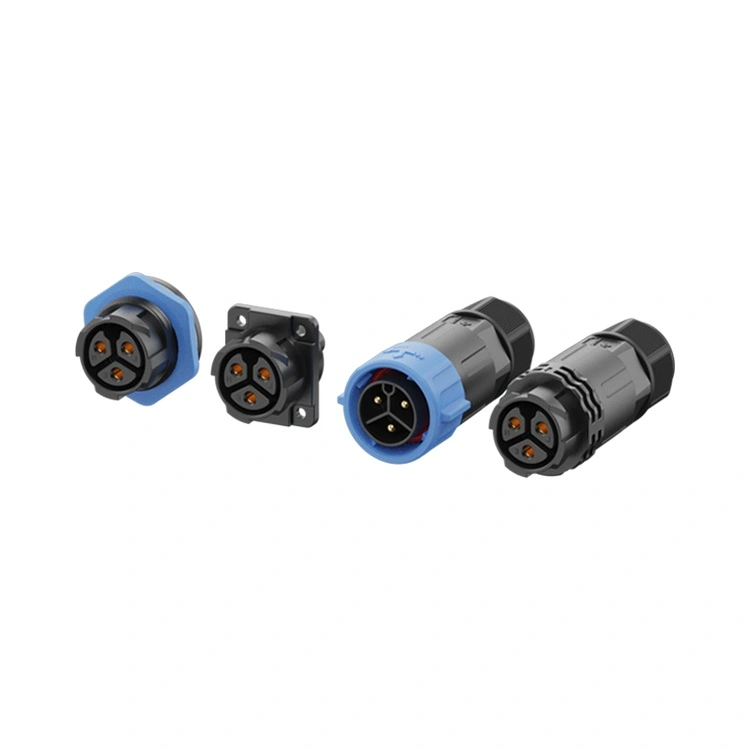

M25 Series Plastic Waterproof Connector ແມ່ນສາຍເຊື່ອມຕໍ່ກັນນ້ຳທີ່ທົນທານຕໍ່ການກັດກ່ອນຂອງ Reunion, ອອກແບບມາສຳລັບແອັບພລິເຄຊັນທີ່ການສົ່ງພະລັງງານຢ່າງຫຼວງຫຼາຍ (ເຖິງ 30A) ຕ້ອງຢູ່ຮ່ວມກັນກັບສະພາບແວດລ້ອມທີ່ຮຸກຮານ. ຕົວເຊື່ອມຕໍ່ແບບວົງກົມທີ່ມີກະທູ້ນີ້ປະສົມປະສານກັບການໂຕ້ຕອບ 25 ມມທີ່ມີຄວາມຫນາແຫນ້ນກັບ Ip67 / IP68 ກັນນ້ໍາແລະຕົວເຮືອນ thermoplastic PA66 ທີ່ມີຄວາມເຂັ້ມແຂງສູງທີ່ທົນທານຕໍ່ການກັດກ່ອນ - ບໍ່ມີ rust, ບໍ່ມີການຜຸພັງ, ແລະບໍ່ມີການເຊື່ອມໂຊມຂອງແຜ່ນ.
ສາມາດໃຊ້ໄດ້ໃນການຕັ້ງຄ່າ 2 ຫາ 12 ເຂັມ, ລວມທັງຕົວປ່ຽນສັນຍານພະລັງງານແບບປະສົມ.
, ຊຸດ M25 ສະຫນັບສະຫນູນທັງການສົ່ງໄຟຟ້າທີ່ມີແຮງດັນສູງ (ເຖິງ 20A) ແລະສັນຍານຄວບຄຸມແຮງດັນຕ່ໍາພາຍໃນຕົວເຊື່ອມຕໍ່ດຽວ.
ກົນໄກການລັອກກະທູ້ເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງການຫາຄູ່ທີ່ສອດຄ່ອງໃນໄລຍະຫຼາຍຮ້ອຍຮອບ, ໃນຂະນະທີ່ການຕິດຕໍ່ແມ່ນ machined ຈາກທອງເຫລືອງທີ່ມີແຜ່ນທອງການຄັດເລືອກເພື່ອຮັກສາຄວາມຕ້ານທານການຕິດຕໍ່ຕ່ໍາ. Reunion ຜະລິດຊຸດພາດສະຕິກ M25 ໂດຍຜ່ານຂະບວນການປະສົມປະສານຕາມແນວຕັ້ງ - ຈາກການສີດແມ່ພິມທີ່ມີຄວາມແມ່ນຍໍາໂດຍຜ່ານການປະກອບອັດຕະໂນມັດແລະການທົດສອບໄຟຟ້າ 100%.
| ຄຸນສົມບັດ | ຜົນປະໂຫຍດ |
| ທີ່ຢູ່ອາໄສ Corrosion-Proof PA66 | ບໍ່ມີ rust, ບໍ່ມີການຜຸພັງ - ຖືກອອກແບບສໍາລັບການສີດເກືອ, ທະເລ, ແລະສະພາບແວດລ້ອມທີ່ມີສານເຄມີ. |
| ຫຼຸດນໍ້າໜັກໄດ້ເຖິງ 60%. | ເບົາກວ່າທີ່ທຽບເທົ່າທອງເຫລືອງຢ່າງຫຼວງຫຼາຍ—ຊ່ວຍຫຼຸດຜ່ອນການໂຫຼດໂຄງສ້າງໃນອຸປະກອນ ແລະ ວົງເລັບຕິດ. |
| ອັດຕາປະຈຸບັນສູງເຖິງ 30A | ຈັດການການໂຫຼດພະລັງງານສູງສຸດໃນຊຸດ M- ເຫມາະສໍາລັບມໍເຕີຫນັກ, ເຄື່ອງສາກໄຟ EV, ແລະການກະຈາຍພະລັງງານ. |
| ກັນນໍ້າ IP67/IP68 | ທົນທານຕໍ່ການແຊ່ນ້ໍາຢ່າງຕໍ່ເນື່ອງ - ເຊື່ອຖືໄດ້ສໍາລັບການຕິດຕັ້ງນອກຝັ່ງ, ແຄມຝັ່ງທະເລ, ແລະທີ່ມີຄວາມສ່ຽງຕໍ່ນໍ້າຖ້ວມ. |
| ການຕັ້ງຄ່າປະສົມ 3+2, 3+5 ,3+9 | ຮວມ 3 ປັກໝຸດກະແສໄຟຟ້າສູງ (ສູງສຸດ 20A) ກັບ 2 ຫຼື 5 ຫຼື 9 pins ສັນຍານ—ຫຼຸດຜ່ອນການນັບສາຍ ແລະພື້ນທີ່ແຜງ. |
| ຕິດຕໍ່ພົວພັນທອງເຫລືອງ Plated | ຄວາມຕ້ານທານຕໍ່ການຕິດຕໍ່ຕ່ໍາ (≤3mΩ) ແລະການປ້ອງກັນການກັດກ່ອນ - ຮັກສາການປະຕິບັດໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ. |
| ການລັອກກະທູ້ | ການຫາຄູ່ທີ່ທົນທານຕໍ່ການສັ່ນສະເທືອນ - ປ້ອງກັນການລະບາຍຄວາມຮ້ອນຈາກການເຄື່ອນໄຫວຂອງເຄື່ອງຈັກໜັກ ແລະວົງຈອນຄວາມຮ້ອນ. |
| -40°C ຫາ +105°C ເຮັດວຽກ | ລະດັບອຸນຫະພູມກວ້າງກວມເອົາສະພາບອຸດສາຫະກໍາ, ທະເລ, ແລະກາງແຈ້ງ. |
| ພາລາມິເຕີ | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| ລະດັບແຮງດັນ | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| ການຈັດອັນດັບປັດຈຸບັນ | 30A | 30A | 20 ກ | 20 ກ | 15 ກ | 20A+10A | 20A+5A | 20A+5A |
| ພາກສ່ວນສາຍ | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
ອຸນຫະພູມປະຕິບັດການ:-40°C ~ +105°C
ການຈັດອັນດັບການປົກປ້ອງ:IP65 / IP67 / IP68 (ສະພາບປະສົມ)
ວັດສະດຸທີ່ຢູ່ອາໄສ:PA66
ວັດສະດຸຕິດຕໍ່:ທອງເຫລືອງ
ການຕໍ່ຕ້ານການຕິດຕໍ່:≤3mΩ
ຮອບວຽນການຫາຄູ່:≥500
ນ້ຳໜັກ:ປະມານ 60% ເບົາກວ່າຕົວເຊື່ອມຕໍ່ທອງເຫລືອງທີ່ປຽບທຽບໄດ້
ອັດຕາການຕິດໄຟ:UL 94 V-0
ວັດສະດຸທັງຫມົດປະຕິບັດຕາມ RoHS
| ລັກສະນະ | Reunion M25 ຊຸດພາດສະຕິກ | ຕົວເຊື່ອມຕໍ່ໂລຫະ M25 | ຍີ່ຫໍ້ຕົວເຊື່ອມຕໍ່ພລາສຕິກລະດັບພຣີມຽມ |
| ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນ | ດີເລີດ – PA66 | ແຜ່ນທີ່ຂຶ້ນກັບ - ຄວາມສ່ຽງຕໍ່ການເປັນ rust ໃນການສີດເກືອ | ຕົວແປ |
| ນ້ຳໜັກ | ເຖິງ 60%. | ໜັກ – ສາຍພັນທີ່ຕິດຢູ່ | ຄ້າຍຄືກັນກັບ Reunion |
| ລາຄາ | ລາຄາທີ່ເປັນມິດກັບປະລິມານ | ສູງກວ່າ 3-4× | ສູງກວ່າ 2-3× |
| ການຈັດອັນດັບປັດຈຸບັນ | ເຖິງ 30A | ເຖິງ 30A | ໂດຍປົກກະຕິແມ່ນຕ່ໍາ |
| ຕົວເລືອກປະສົມ | 3+2, 3+5,3+9pin | ຈຳກັດ | ຈຳກັດ |
| 100% ການທົດສອບໄຟຟ້າ | ທຸກໆຫນ່ວຍ | ອີງໃສ່ຕົວຢ່າງ | ອີງໃສ່ຕົວຢ່າງ |
| ການຕິດຕາມ | ERP ສາມາດຕິດຕາມໄດ້ | ແມ່ນແລ້ວ | ແມ່ນແລ້ວ |
| ເວລານໍາ | 15-17 ມື້ | 4-8 ອາທິດ | 4-6 ອາທິດ |
| ການປັບແຕ່ງ MOQ | ຕໍ່າ (100 ຊິ້ນ) | ສູງ (500+) | ສູງ (500+) |
| ການຢັ້ງຢືນ ISO | 9001, 14001, 13485 | ປົກກະຕິແລ້ວ 9001 | ປົກກະຕິແລ້ວ 9001 |
| ການຢັ້ງຢືນ | ຂອບເຂດ |
| ISO 9001:2015 | ການຄຸ້ມຄອງຄຸນນະພາບ - ການອອກແບບ, ການຜະລິດ, ແລະການບໍລິການຫລັງການຂາຍ. |
| ISO 14001:2015 | ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ—ກວດສອບການຫຼຸດຜ່ອນສິ່ງເສດເຫຼືອ ແລະການປະຕິບັດແບບຍືນຍົງ. |
| ISO 13485:2016 | ການຄຸ້ມຄອງຄຸນນະພາບອຸປະກອນການແພດ—ໃຊ້ໄດ້ກັບ M25 ທີ່ໃຊ້ໃນອຸປະກອນການວິນິດໄສ ຫຼືການຕິດຕາມ. |
| UL ຮັບຮູ້ | ການຢັ້ງຢືນຄວາມປອດໄພລະດັບອົງປະກອບສໍາລັບຕະຫຼາດອາເມລິກາເຫນືອ. |
| RoHS | ຂໍ້ຈຳກັດຂອງສານອັນຕະລາຍ—ປະຕິບັດຕາມຄຳສັ່ງ EU. |
ສາຍການຜະລິດຕົວເຊື່ອມຕໍ່ພາດສະຕິກ M25 ຂອງ Reunion ດໍາເນີນການພາຍໃຕ້ການຄວບຄຸມຂະບວນການທີ່ເຄັ່ງຄັດ. ກັນນໍ້າ IP67 ຖືກກວດສອບໃນທຸກຊຸດການຜະລິດຜ່ານການທົດສອບການດູດຊຶມຕົວຈິງ (1m, 30 ນາທີ). ບັນທຶກການທົດສອບ, ໃບຢັ້ງຢືນວັດສະດຸ, ແລະບົດລາຍງານການກວດກາແມ່ນເກັບຮັກສາໄວ້ສໍາລັບແຕ່ລະຊຸດ.
ການຈັດອັນດັບປະຈຸບັນຂອງຕົວເຊື່ອມຕໍ່ພາດສະຕິກ M25 ແມ່ນຖືກກໍານົດໂດຍລະບົບການຕິດຕໍ່ແລະເຄື່ອງວັດແທກສາຍ, ບໍ່ແມ່ນວັດສະດຸທີ່ຢູ່ອາໄສ. ທີ່ຢູ່ອາໄສ PA66 ເປັນ thermoplastic ທີ່ມີອຸນຫະພູມສູງທີ່ມີອຸນຫະພູມ deflection ຄວາມຮ້ອນເກີນ 200 ° C - ດີຂ້າງເທິງໄລຍະການເຮັດວຽກຂອງຕົວເຊື່ອມຕໍ່ຈາກ -40 ° C ຫາ +105 ° C. ການຕິດຕໍ່ຕົວມັນເອງແມ່ນທອງເຫລືອງທີ່ມີແຜ່ນທອງ, ແລະການປະເມີນໃນປະຈຸບັນ (ເຖິງ 30A) ໄດ້ຖືກກວດສອບຜ່ານການທົດສອບອຸນຫະພູມເພີ່ມຂຶ້ນຕໍ່ IEC 60512. ໃນການທົດສອບຂອງພວກເຮົາ, ອຸນຫະພູມຂອງຕົວເຊື່ອມຕໍ່ພາດສະຕິກ M25 ເພີ່ມຂຶ້ນໃນອັດຕາປະຈຸບັນແມ່ນຢູ່ໃນຂອບເຂດຈໍາກັດດຽວກັນກັບຕົວເຊື່ອມຕໍ່ໂລຫະທຽບເທົ່າ. ການນໍາຄວາມຮ້ອນຕ່ໍາຂອງທີ່ຢູ່ອາໄສແມ່ນໄດ້ຮັບການຊົດເຊີຍໂດຍເລຂາຄະນິດ insulator ທີ່ດີທີ່ສຸດແລະການອອກແບບການຕິດຕໍ່ທີ່ dissipates ຄວາມຮ້ອນປະສິດທິຜົນໂດຍຜ່ານ conductors ສາຍເຄເບີນແລະການໂຕ້ຕອບຂອງກະດານ.
ແມ່ນແລ້ວ—ຕົວເຊື່ອມຕໍ່ພລາສຕິກ M25 ແມ່ນເໝາະສົມດີສຳລັບແອັບພລິເຄຊັນສາກໄຟ EV, ໂດຍສະເພາະ:
ສະຖານີສາກໄຟ AC ຕິດຕັ້ງຢູ່ໃນເຂດແຄມຝັ່ງທະເລຫຼືບ່ອນທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ.
ເຄື່ອງສາກຢູ່ເທິງກະດານຕ້ອງການການເຊື່ອມຕໍ່ກັນທີ່ທົນທານຕໍ່ການກັດກ່ອນ.
ການໂຕ້ຕອບການຈັດການແບດເຕີຣີທີ່ປະສົມປະສານພະລັງງານແລະສັນຍານ.
ຄຸນສົມບັດປ້ອງກັນການກັດກ່ອນຂອງເຮືອນ PA66 ແມ່ນມີຄຸນຄ່າໂດຍສະເພາະສໍາລັບເຄື່ອງສາກ EV ທີ່ຕິດຕັ້ງຢູ່ໃນເຂດແຄມທະເລ (ສີດເກືອ), ສະພາບແວດລ້ອມໃນຕົວເມືອງ (ເກືອຖະຫນົນໃນລະດູຫນາວ), ຫຼືເຂດອຸດສາຫະກໍາ (ການສໍາຜັດສານເຄມີ). ການປະທັບຕາ IP68 ປ້ອງກັນຝົນແລະການລ້າງ. ສໍາລັບການສາກໄຟໄວ DC (100A+), ພວກເຮົາແນະນໍາໃຫ້ອຸປະກອນເຊື່ອມຕໍ່ອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ທີ່ອອກແບບໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກ DC ໃນປະຈຸບັນສູງ.
