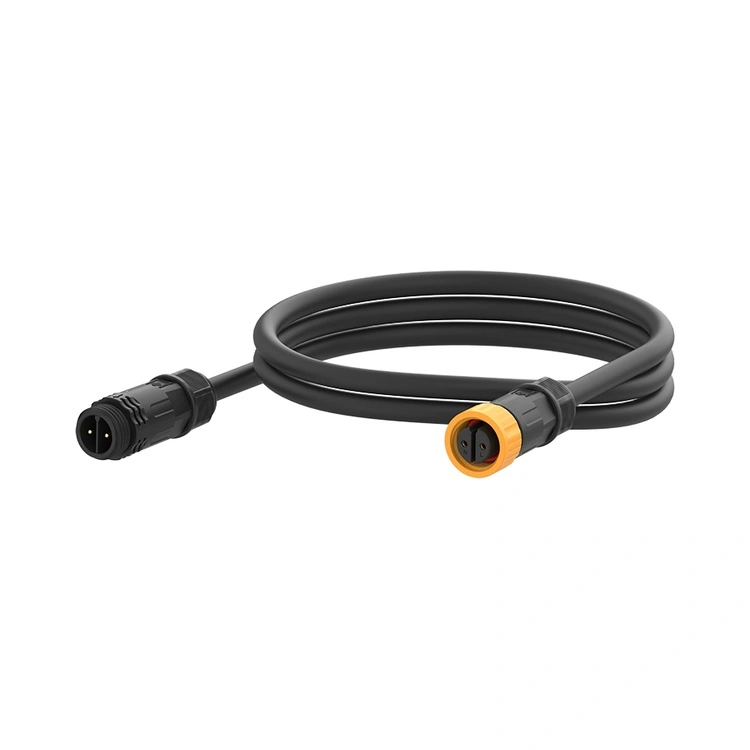

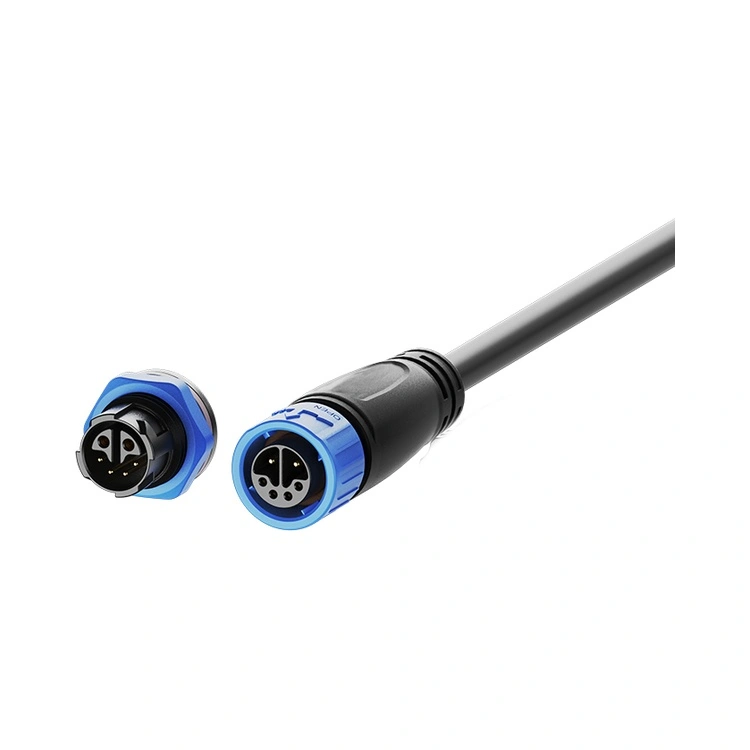

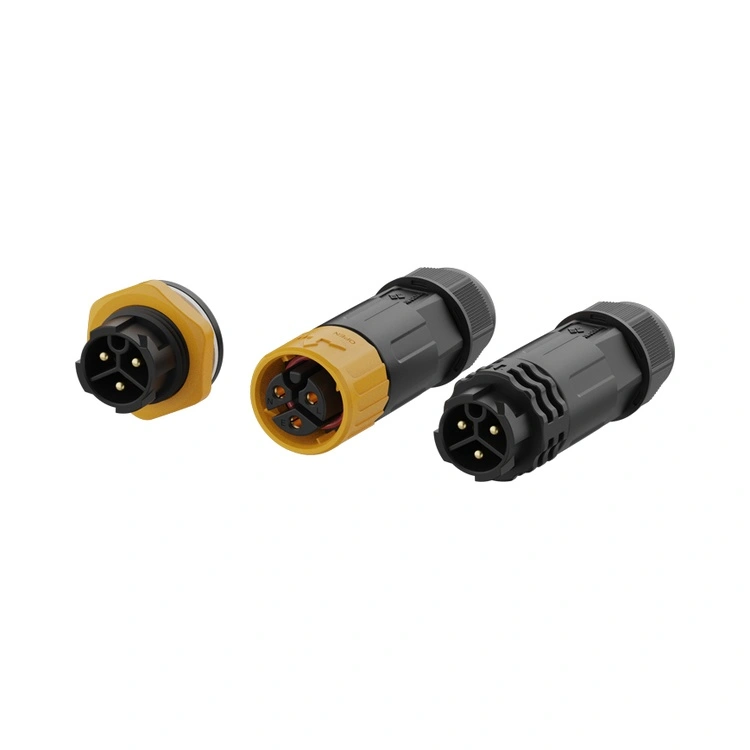

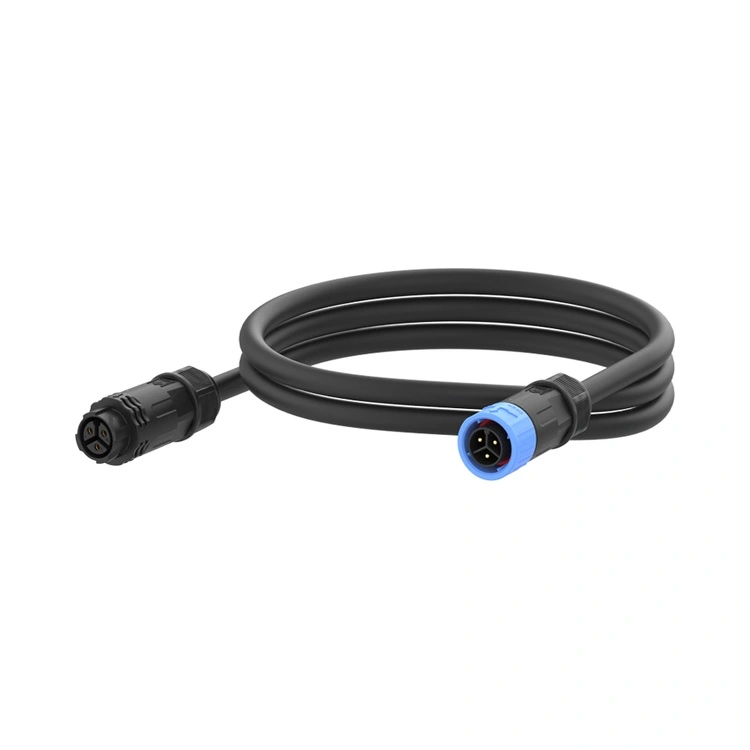

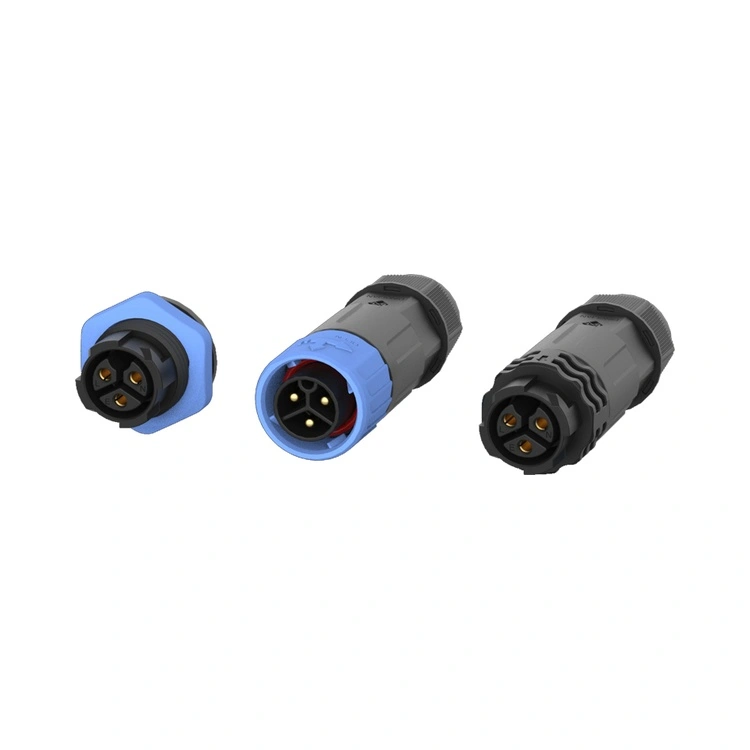

M16 Series Waterproof Connector ແມ່ນການເຊື່ອມຕໍ່ກັນລະຫວ່າງອຸດສາຫະກໍາລະດັບກາງຂອງ Reunion, ຖືກອອກແບບມາເພື່ອເຊື່ອມຕໍ່ຊ່ອງຫວ່າງລະຫວ່າງຕົວເຊື່ອມຕໍ່ M12 ທີ່ຫນາແຫນ້ນແລະອຸປະກອນເຊື່ອມຕໍ່ພະລັງງານ M20 / M25 ທີ່ໃຫຍ່ກວ່າ. ໄດ້ຮັບການຮັບຮອງມາດຕະຖານການຜະນຶກ IP67/IP68, ຕົວເຊື່ອມຕໍ່ວົງກົມກະທູ້ນີ້ປະສົມປະສານກັບການໂຕ້ຕອບ 16 ມມທີ່ເຂັ້ມແຂງທີ່ມີການປົກປັກຮັກສາສິ່ງແວດລ້ອມທີ່ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມລ້າງ, ການຕິດຕັ້ງນອກ, ແລະອຸປະກອນອຸດສາຫະກໍາທີ່ມີຄວາມຕ້ອງການພະລັງງານປານກາງ.
ຕິດຕໍ່ພົວພັນແມ່ນເຄື່ອງຈັກຈາກທອງເຫລືອງທີ່ມີແຜ່ນຄໍາທີ່ເລືອກ, ຮັກສາຄວາມຕ້ານທານການຕິດຕໍ່ຕ່ໍາແລະ sable ໃນໄລຍະການຫາຄູ່ຫຼາຍຮ້ອຍຮອບ. Reunion ຜະລິດຊຸດ M16 ຜ່ານຂະບວນການປະສົມປະສານຕາມແນວຕັ້ງ - ຈາກເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາໂດຍຜ່ານການປະກອບອັດຕະໂນມັດແລະການທົດສອບໄຟຟ້າ 100%. ມີຢູ່ໃນລຸ້ນ panel-mount ແລະ cable-mount, ດ້ວຍການປິດ solder ຫຼື PCB, ຊຸດ M16 ປັບຕົວເຂົ້າກັບການອອກແບບອຸປະກອນທີ່ຫຼາກຫຼາຍ. ສໍາລັບວິສະວະກອນທີ່ຕ້ອງການຕົວເຊື່ອມຕໍ່ທີ່ສະຫນອງຄວາມອາດສາມາດໃນປະຈຸບັນຫຼາຍກ່ວາ M12 ແຕ່ໃນຮູບແບບທີ່ຍັງຫນາແຫນ້ນ, ຕົວເຊື່ອມຕໍ່ນີ້ສະຫນອງການແກ້ໄຂການເຊື່ອມຕໍ່ລະຫວ່າງກັນທີ່ມີຄວາມຫນ້າເຊື່ອຖື.
| ຄຸນສົມບັດ | ຜົນປະໂຫຍດ |
| ການຜະນຶກສິ່ງແວດລ້ອມ IP67/IP68 | ທົນທານຕໍ່ຂີ້ຝຸ່ນ, ການແຊ່ນ້ໍາຊົ່ວຄາວ, ແລະຂະຫຍາຍການແຊ່ນ້ໍາ - ເຊື່ອຖືໄດ້ສໍາລັບການລ້າງ, ກາງແຈ້ງ, ແລະການຕິດຕັ້ງທາງທະເລ. |
| ການຕັ້ງຄ່າ 2 ຫາ 8-Pins | ສະຫນັບສະຫນູນການເຊື່ອມຕໍ່ພະລັງງານງ່າຍດາຍ, ຫຼາຍສັນຍານ, ແລະຄໍາຮ້ອງສະຫມັກພະລັງງານສັນຍານປະສົມ. |
| ທາງເລືອກ Hybrid 2+4 Pin | ສົມທົບພະລັງງານ (2 pins, 10A) ແລະສັນຍານ (4 pins, 3A) ໃນຕົວເຊື່ອມຕໍ່ດຽວ - ຫຼຸດຜ່ອນການນັບສາຍແລະພື້ນທີ່ແຜງ. |
| ອັດຕາປະຈຸບັນສູງເຖິງ 15A | ຈັດການການໂຫຼດພະລັງງານໃນລະດັບປານກາງ - ເຫມາະສໍາລັບມໍເຕີ, ຕົວກະຕຸ້ນ, ແລະໄຟ LED. |
| ກົນໄກການລັອກກະທູ້ | ການຫາຄູ່ທີ່ທົນທານຕໍ່ການສັ່ນສະເທືອນ - ປ້ອງກັນການລະບາຍຄວາມຮ້ອນຂອງເຄື່ອງຈັກແລະວົງຈອນຄວາມຮ້ອນ. |
| ຕິດຕໍ່ພົວພັນທອງເຫລືອງ Plated | ຄວາມຕ້ານທານຕໍ່ການຕິດຕໍ່ຕ່ໍາ (≤3mΩ) ແລະການປ້ອງກັນການກັດກ່ອນ - ຮັກສາການປະຕິບັດໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ. |
| ທີ່ຢູ່ອາໄສ PA66 ອຸນຫະພູມສູງ | -40°C ຫາ +105°C ການດໍາເນີນງານ — ກວມເອົາອຸນຫະພູມອຸດສາຫະກໍາແລະນອກທີ່ສຸດ. |
| ພາລາມິເຕີ | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| ລະດັບແຮງດັນ | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| ການຈັດອັນດັບປັດຈຸບັນ | 15 ກ | 15 ກ | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| ພາກສ່ວນສາຍ | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
ອຸນຫະພູມເຮັດວຽກ: -40°C ~ +105°C
ການຈັດອັນດັບການປົກປ້ອງ: IP67 / IP68 (ປະສົມ)
ວັດສະດຸທີ່ຢູ່ອາໄສ: thermoplastic ອຸນຫະພູມສູງ
ວັດສະດຸຕິດຕໍ່: ໂລຫະປະສົມທອງແດງທີ່ເຮັດດ້ວຍທອງ
ການຕໍ່ຕ້ານການຕິດຕໍ່: ≤3mΩ
ຮອບວຽນການຫາຄູ່: ≥500
ອັດຕາການຕິດໄຟ: UL 94 V-0
ວັດສະດຸທັງຫມົດປະຕິບັດຕາມ RoHS
| ລັກສະນະ | Reunion M16 Series | ຍີ່ຫໍ້ຊັ້ນນໍາຂອງເອີຣົບ M16 | ລາຄາຖືກບໍ່ມີຍີ່ຫໍ້ M16 |
| ລາຄາ | ລາຄາທີ່ເປັນມິດກັບປະລິມານ | ສູງກວ່າ 3-4× | ລາຄາຖືກກວ່າລ່ວງໜ້າ |
| ການຈັດອັນດັບການຜະນຶກ | IP67 / IP68 - ມາດຕະຖານ | IP67 ປົກກະຕິ | ການຮຽກຮ້ອງທີ່ບໍ່ໄດ້ຮັບການຢືນຢັນ |
| ການຈັດອັນດັບປັດຈຸບັນ | ເຖິງ 15A | ເຖິງ 15A ປົກກະຕິ | ຕົວແປ |
| ຕົວເລືອກປັກໝຸດ | 2~8pins ບວກ hybrid 2+4pins | ຂອບເຂດຈໍາກັດ | ການຄັດເລືອກບໍ່ຄົບຖ້ວນ |
| 100% ການທົດສອບໄຟຟ້າ | ທຸກໆຫນ່ວຍ | ອີງໃສ່ຕົວຢ່າງ | Random ຫຼື none |
| ການຕິດຕາມ | ERP ສາມາດຕິດຕາມໄດ້ຈາກຢາງຢາງໄປຫາຕົວເຊື່ອມຕໍ່ສໍາເລັດຮູບ | ແມ່ນແລ້ວ | ບໍ່ມີ |
| ເວລານໍາ | 10-17 ມື້ | 4-8 ອາທິດ | ບໍ່ສາມາດຄາດເດົາໄດ້ |
| ການປັບແຕ່ງ MOQ | ຕໍ່າ (100 ຊິ້ນ) | ສູງ (500+) | ບໍ່ໄດ້ສະເໜີໃຫ້ |
| ສະຫນັບສະຫນູນດ້ານວິຊາການ | ຄໍາຕອບ 24 ຊົ່ວໂມງຈາກທີມງານວິສະວະກໍາ 10 ຄົນ | ດີແຕ່ຊ້າກວ່າ | ຈຳກັດ |
| ການຢັ້ງຢືນ ISO | 9001, 14001, 13485 | ປົກກະຕິແລ້ວ 9001 | ໂດຍປົກກະຕິບໍ່ມີ |
| ການຢັ້ງຢືນ | ຂອບເຂດ |
| ISO 9001:2015 | ການຄຸ້ມຄອງຄຸນນະພາບ - ການອອກແບບ, ການຜະລິດ, ແລະການບໍລິການຫລັງການຂາຍ. |
| ISO 14001:2015 | ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ—ກວດສອບການຫຼຸດຜ່ອນສິ່ງເສດເຫຼືອ ແລະການປະຕິບັດແບບຍືນຍົງ. |
| ISO 13485:2016 | ການຈັດການຄຸນນະພາບອຸປະກອນການແພດ—ໃຊ້ໄດ້ກັບ M16 ທີ່ໃຊ້ໃນອຸປະກອນການວິນິດໄສ ຫຼືການຕິດຕາມ. |
| UL ຮັບຮູ້ | ການຢັ້ງຢືນຄວາມປອດໄພລະດັບອົງປະກອບສໍາລັບຕະຫຼາດອາເມລິກາເຫນືອ. |
| RoHS | ຂໍ້ຈຳກັດຂອງສານອັນຕະລາຍ—ປະຕິບັດຕາມຄຳສັ່ງ EU. |
ສາຍການຜະລິດ M16 ຂອງ Reunion ດໍາເນີນການພາຍໃຕ້ການຄວບຄຸມຂະບວນການທີ່ເຄັ່ງຄັດ. ການຜະນຶກ IP67/IP68 ຖືກກວດສອບໃນທຸກຊຸດການຜະລິດຜ່ານການທົດສອບການດູດຊຶມຕົວຈິງ. ບັນທຶກການທົດສອບ, ໃບຢັ້ງຢືນວັດສະດຸ, ແລະບົດລາຍງານການກວດກາແມ່ນເກັບຮັກສາໄວ້ສໍາລັບແຕ່ລະຊຸດ, ສະຫນັບສະຫນູນການກວດສອບຄຸນນະພາບຂອງທ່ານແລະຄວາມຕ້ອງການເອກະສານຂອງລູກຄ້າ.
ການຕັ້ງຄ່າແບບປະສົມ 2+4 ສົມທົບການຕິດຕໍ່ພະລັງງານສອງອັນ (ຈັດອັນດັບ 10A, 250V) ແລະ ສີ່ຕົວຕິດຕໍ່ສັນຍານ (ຈັດອັນດັບ 3A, 50V) ຢູ່ໃນຕົວເຊື່ອມຕໍ່ດຽວ. ການອອກແບບນີ້ສະເຫນີຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ:
ຫຼຸດຜ່ອນການນັບສາຍ – ແທນທີ່ຈະໃຊ້ສາຍໄຟ ແລະສາຍສັນຍານແຍກກັນ, ສາຍໜຶ່ງຖືທັງສອງສາຍ.
ປະຢັດພື້ນທີ່ແຜງ – ແຜ່ນຕັດແຖບໜຶ່ງແທນສອງ.
ເຮັດໃຫ້ການຕິດຕັ້ງງ່າຍ – ໜຶ່ງຕົວເຊື່ອມຕໍ່ຫາຄູ່ແທນສອງອັນ.
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີການຂັບລົດມໍເຕີ (ພະລັງງານ + ຄໍາຕິຊົມຕົວເຂົ້າລະຫັດ), ໂຄມໄຟ LED (ພະລັງງານ + ການຄວບຄຸມ DALI), ແລະເຊັນເຊີອຸດສາຫະກໍາທີ່ຕ້ອງການທັງພະລັງງານແລະຂໍ້ມູນ. ຖ້າອຸປະກອນຂອງທ່ານຕ້ອງການ>4A ສໍາລັບພະລັງງານແລະນໍາສັນຍານແຮງດັນຕ່ໍາ, 2+4 ປະສົມມັກຈະເປັນການແກ້ໄຂປະສິດທິພາບຫຼາຍທີ່ສຸດ.
ການຈັດອັນດັບທັງສອງແມ່ນມີຢູ່ໃນການອອກແບບຕົວເຊື່ອມຕໍ່ດຽວກັນ, ແຕ່ຄວາມແຕກຕ່າງໃນການປະຕິບັດແມ່ນ:
IP67 – ປ້ອງກັນການແຊ່ນ້ໍາຊົ່ວຄາວ (1m ເປັນເວລາ 30 ນາທີ). ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກກາງແຈ້ງແລະລ້າງຫຼາຍທີ່ສຸດ.
IP68 – ປ້ອງກັນການຈຸ່ມຕົວຢ່າງຕໍ່ເນື່ອງ (ຄວາມເລິກ ແລະໄລຍະເວລາທີ່ລູກຄ້າລະບຸ). ເຫມາະສໍາລັບທະເລ, ເຊັນເຊີ submerged, ແລະການຕິດຕັ້ງທີ່ມີນ້ໍາຖ້ວມ.
ມາດຕະຖານຂອງ Reunion M16 ແມ່ນ IP67-rated. ສໍາລັບ IP68, ພວກເຮົາໃຊ້ວັດສະດຸ O-ring ທີ່ມີການປັບປຸງແລະການ overmolding ທາງເລືອກ. ລະບຸຄວາມເລິກ ແລະໄລຍະເວລາການດູດຊຶມທີ່ຄາດໄວ້ຂອງທ່ານ (ເຊັ່ນ: "IP68, 2m ສໍາລັບ 24 ຊົ່ວໂມງ") ແລະທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະຢືນຢັນຄວາມເຫມາະສົມ.
ເພື່ອບັນລຸແລະຮັກສາການຜະນຶກ IP67, Reunion ແນະນໍາ:
ແຮງບິດການຈັບຄູ່ – ຮັດເຂັມຂັດດ້ວຍມືໃຫ້ແໜ້ນຈົນກ່ວາ O-ring ຕິດຕໍ່ກັບພື້ນຜິວຂອງແຜງ, ຈາກນັ້ນໃຊ້ແຮງບິດເພີ່ມເຕີມ 0.6-0.8Nm ໂດຍໃຊ້ wrench torque. ບໍ່ເກີນ 1.0Nm.
ການກວດສອບ O-ring – ປ່ຽນ O-ring ຖ້າເຫັນການຜິດປົກກະຕິ, ການແຕກ, ຫຼືແຂງ.
ຕາຕະລາງການທົດແທນ – ປະຈໍາປີສໍາລັບຄໍາຮ້ອງສະຫມັກລ້າງປະຈໍາວັນ; ທຸກໆ 2-3 ປີສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາມາດຕະຖານ.
ລັດສະໝີໂຄ້ງຂອງສາຍເຄເບີນ – ຮັກສາເສັ້ນຜ່າສູນກາງສາຍຢ່າງໜ້ອຍ 5× ຢູ່ບ່ອນເຊື່ອມຕໍ່.
ການປະຖົມນິເທດ – ສໍາລັບແອັບພລິເຄຊັນນອກ/ລ້າງອອກ, ສາຍອອກທາງລຸ່ມ.
