ໄດ້ ຕົວເຊື່ອມຕໍ່ກັນນ້ໍາຊຸດ M15 ບໍ່ແມ່ນພຽງແຕ່ເປັນການໂຕ້ຕອບວົງກະທູ້; ມັນເປັນອຸປະສັກຄວາມປອດໄພທີ່ອຸທິດຕົນຂອງ Reunion ສໍາລັບລະບົບ LED ທີ່ມີພະລັງງານສູງທີ່ຂໍ້ຈໍາກັດຂອງຊ່ອງຕອບສະຫນອງສະພາບອາກາດທີ່ຮຸນແຮງ. ໃນຂະນະທີ່ທາງເລືອກມາດຕະຖານ M12 ຈັດການສັນຍານຕ່ໍາ, ແພລະຕະຟອມ 15 ມມນີ້ຮອງຮັບ conductors 16-20AWG ທີ່ບັນຈຸເຖິງ 10A ຕໍ່ pin - ສໍາຄັນສໍາລັບການຂັບລົດເຄື່ອງຈັກ LED 500W + ທີ່ທັນສະໄຫມໃນໂຄງການສະຖາປັດຕະຍະກໍາແລະໂຄງສ້າງພື້ນຖານ.

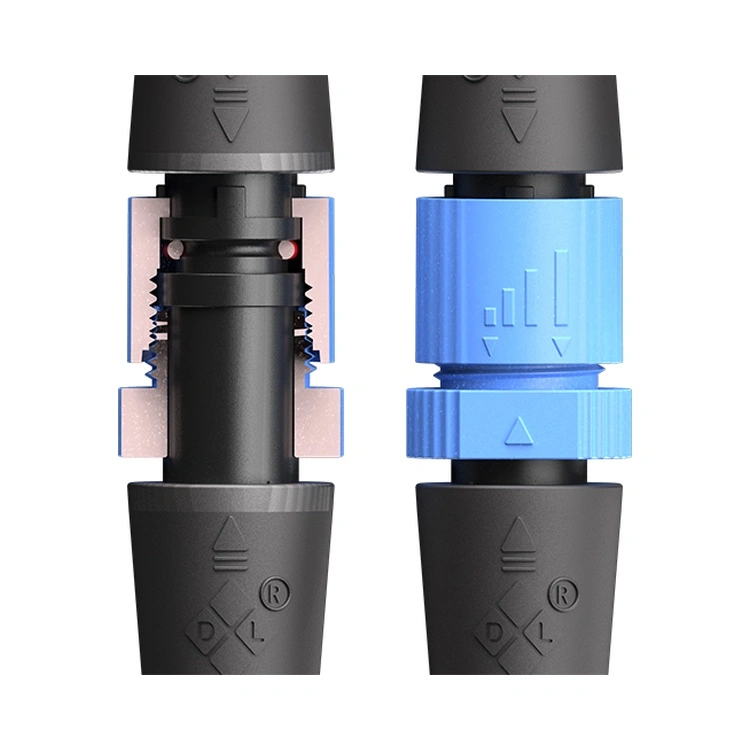

ຄວາມແຕກຕ່າງດ້ານວິສະວະກໍາທີ່ເປັນເອກະລັກ: ທີ່ຢູ່ອາໄສແບບ Type-design ປະສົມປະສານການແບ່ງສ່ວນພາຍໃນຫຼາຍຫຼັກ— ສິ່ງກີດຂວາງທາງດ້ານຮ່າງກາຍທີ່ແຍກເສັ້ນໄຟແລະສັນຍານຢູ່ໃນແກະດຽວກັນ. ໃນການຕິດຕັ້ງໃນໂລກທີ່ແທ້ຈິງ (ເຊັ່ນ: tunnel lighting ກັບການດໍາເນີນງານ 24/7), partition ນີ້ປ້ອງກັນບໍ່ໃຫ້ເກີດການວົງຈອນສັ້ນໄພພິບັດຖ້າຫາກວ່າ insulation ສາຍໄຟແຕ່ລະຄົນສວມໃສ່ກັບການສັ່ນສະເທືອນ, ຮູບແບບຄວາມລົ້ມເຫຼວມັກຈະເບິ່ງຂ້າມໂດຍຕົວເຊື່ອມຕໍ່ວົງວຽນທົ່ວໄປ.

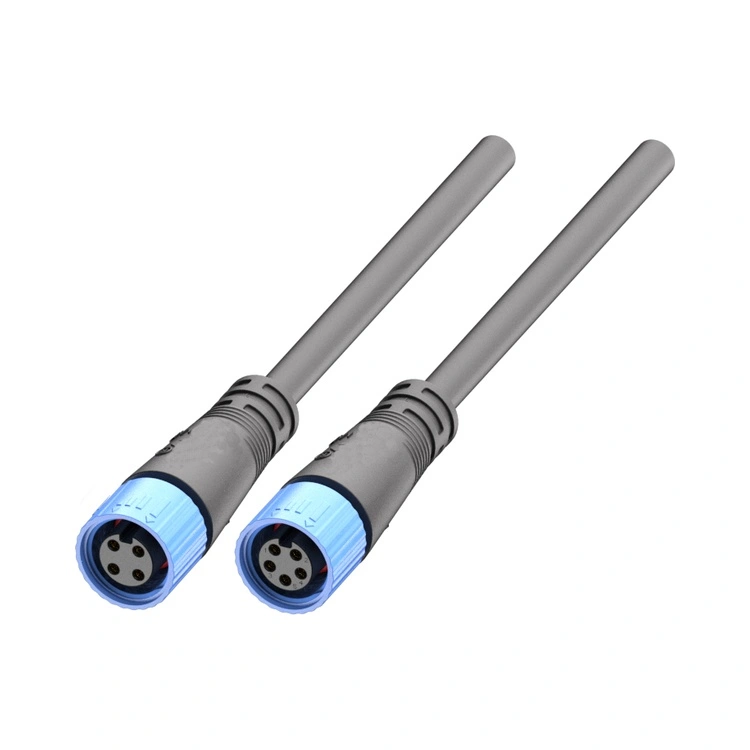

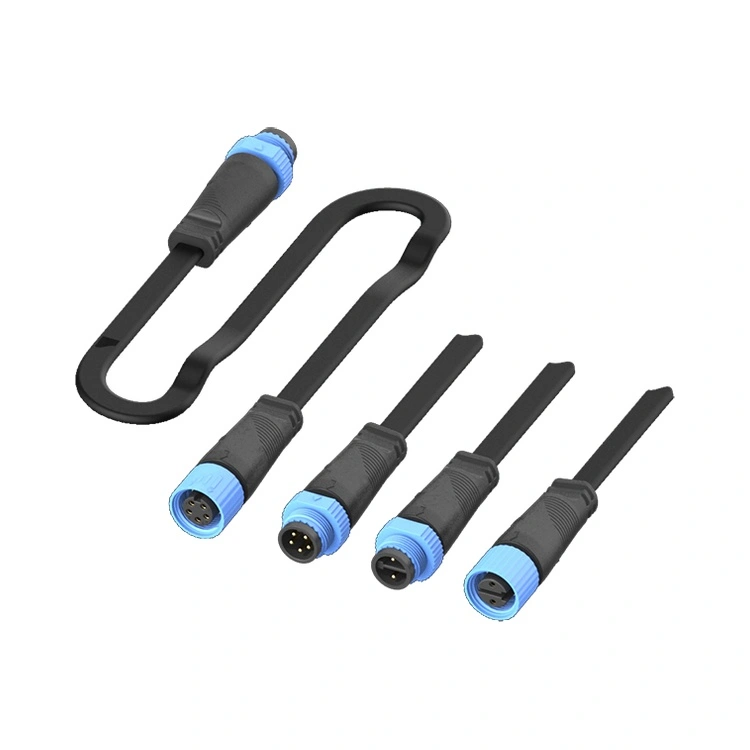

Reunion ຜະລິດຊຸດນີ້ໂດຍຜ່ານຂະບວນການປະສົມປະສານຕາມແນວຕັ້ງ: ການສີດແມ່ພິມ PA66 ຄວາມແມ່ນຍໍາ, ການເຄືອບຄໍາອັດຕະໂນມັດກ່ຽວກັບການຕິດຕໍ່ໂລຫະປະສົມທອງແດງ, ແລະການທົດສອບໄຟຟ້າ 100% ຕໍ່ຊຸດ. ມີຢູ່ໃນຮູບແບບ 2-, 3-, 4-, ແລະ 5-pin, the ຕົວເຊື່ອມຕໍ່ກັນນ້ໍາຊຸດ M15 ຮອງຮັບທັງໄດເວີ LED ຄົງທີ່-ປະຈຸບັນ ແລະແຮງດັນຄົງທີ່, ດ້ວຍກະທູ້ລັອກທີ່ຮັກສາຄວາມສົມບູນຂອງແຮງບິດພາຍໃຕ້ການສະທ້ອນຂອງລົມແຮງດັນ ແລະວົງຈອນຄວາມຮ້ອນປະຈໍາວັນ.
| ຄຸນສົມບັດ | ຜົນປະໂຫຍດດ້ານວິສະວະກໍາສໍາລັບໂຄງການຂອງທ່ານ |
| ການຜະສົມຜະສານ IP67/IP68 | ທົນທານຕໍ່ນໍ້າຖ້ວມຊົ່ວຄາວ (IP67) ແລະ immersion ຢ່າງຕໍ່ເນື່ອງເຖິງ 1.5m (IP68) - ກວດສອບຜ່ານການທົດສອບ ingress ນ້ໍາລະດັບ batch. |
| ການອອກແບບປະເພດກະທັດລັດ 15mm | ເຫມາະກັບ luminaires LED slimline ແລະຈໍສະແດງຜົນ pole-mounted ບ່ອນທີ່ທຸກ millimeter ນັບ; ຫຼຸດຜ່ອນການໂຫຼດລົມໃນ fixtures. |
| Multi-Core Partitions ພາຍໃນ | ຄວາມປອດໄພທໍາອິດ: ການແຍກທາງດ້ານຮ່າງກາຍລະຫວ່າງວົງຈອນພະລັງງານ (250V / 10A) ປ້ອງກັນບໍ່ໃຫ້ arcing ຈາກ insulation creepage |
| PA66 ທີ່ຢູ່ອາໄສ | ທົນທານຕໍ່ເຮືອນໂລຫະໃນສະພາບແວດລ້ອມແຄມຝັ່ງທະເລຫຼືທາງເຄມີທີ່ຮຸກຮານ. |
| ທອງຄໍາຕິດຕໍ່ພົວພັນ | ຮັກສາຄວາມຕ້ານທານການຕິດຕໍ່≤3mΩໃນໄລຍະ 500+ ຮອບການຫາຄູ່ |
| ຫຼັກ | ທາງເລືອກ 2,3,4,5Pins |
| ພາລາມິເຕີ | 2-pin | 3-pin | 4-pin | 5-pin |
| ລະດັບແຮງດັນ | 250V | 250V | 125V | 125V |
| ການຈັດອັນດັບປັດຈຸບັນ (ຕໍ່ PIN) | 10A | 10A | 10A | 10A |
| ໄລຍະສາຍ | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielectric ທົນແຮງດັນ | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| ຄວາມຕ້ານທານ insulation | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
ອຸນຫະພູມປະຕິບັດການ:-40°C ~ +105°C
ການປົກປ້ອງ:IP67 / IP68 (ກວດສອບພາຍໃຕ້ສະພາບທີ່ສົມຄູ່ກັບ O-ring ໃຫ້ມາ)
ທີ່ຢູ່ອາໄສ:PA66

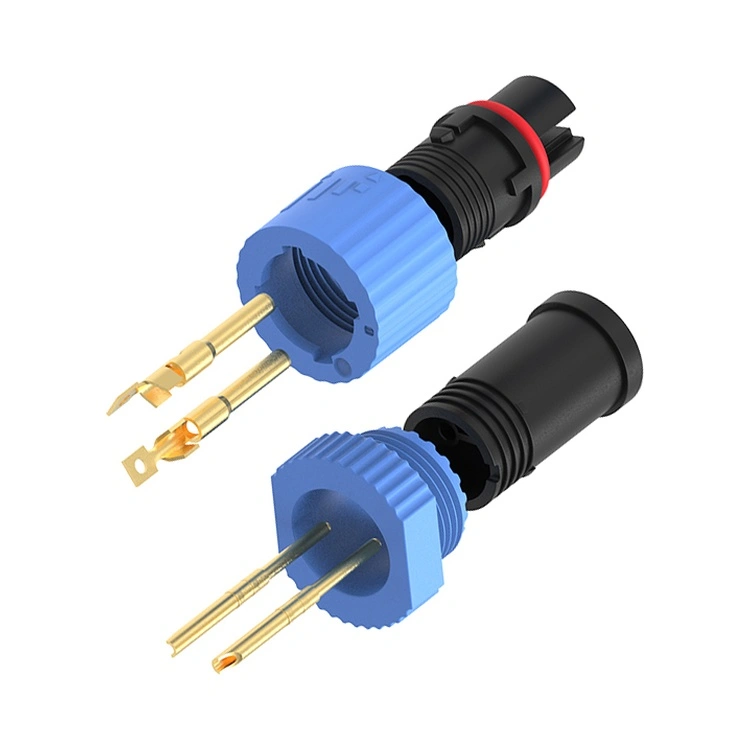

ຕິດຕໍ່:ໂລຫະປະສົມທອງແດງທອງ
ການຕໍ່ຕ້ານການຕິດຕໍ່:≤3mΩ
ຄວາມທົນທານຂອງການຫາຄູ່:≥500ເທື່ອ
ໄວໄຟ:UL 94 V-0
ການປະຕິບັດຕາມ:RoHS, ເຂົ້າເຖິງ
| ລັກສະນະ | Reunion M15 Series | ຍີ່ຫໍ້ລະດັບພຣີມຽມ EU/US | ທາງເລືອກທີ່ມີລາຄາຖືກ |
| ລາຄາຫົວໜ່ວຍ | ປະລິມານການແຂ່ງຂັນ (ຖາມລາຄາຂັ້ນ) | ສູງກວ່າ 2–3 ເທົ່າ | ລາຄາຖືກກວ່າລ່ວງຫນ້າ, ແຕ່ຄ່າໃຊ້ຈ່າຍຄວາມລົ້ມເຫລວທີ່ເຊື່ອງໄວ້ |
| ການແບ່ງສ່ວນຄວາມປອດໄພພາຍໃນ | ແມ່ນ – ມາດຕະຖານທົ່ວທຸກປັກໝຸດ | ບໍ່ຄ່ອຍໄດ້ສະເໜີໃຫ້ | ຂາດຢູ່ສະເໝີ |
| ວັດສະດຸທີ່ຢູ່ອາໄສ | PA66 | PA ຫຼືສັງກະສີໂລຫະປະສົມ | ລີໄຊເຄີນ/ບໍ່ຮູ້ຈັກເກຣດ – ປ່ຽນເປັນຝອຍໃນ 2 ປີ |
| ຕິດຕໍ່ການຜະລິດ | ການສີທອງ | ຄໍາ ຫຼືເງິນ (0.1–0.2µm) | ກົ່ວ ຫຼື ບໍ່ໃສ່ແຜ່ນ |
| ຊ່ວງອຸນຫະພູມ | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| ການຕິດຕາມ | ERP-coded ຈາກ batch ຢາງພາລາເຖິງການປະກອບສຸດທ້າຍ | ແມ່ນແລ້ວ | ບໍ່ມີ |
| ເວລານໍາ | 12-15 ມື້ | 6-8 ອາທິດ | ບໍ່ສາມາດຄາດເດົາໄດ້ (30-60 ມື້) |
| ການປັບແຕ່ງ MOQ | 100 pcs (ສໍາລັບການປະກອບສາຍ) | 500+ pcs | ບໍ່ໄດ້ສະເໜີໃຫ້ |
| ສະຫນັບສະຫນູນວິສະວະກໍາ | ຕອບສະໜອງ 24 ຊົ່ວໂມງ, ວິສະວະກອນພາຍໃນ 10 ຄົນ | ຊ້າລົງເນື່ອງຈາກການສະຫນັບສະຫນູນຂັ້ນ | ບໍ່ມີການສະຫນັບສະຫນູນດ້ານວິຊາການ |
ໂຮງງານຜະລິດຂອງ Reunion (ISO 9001, 14001, ແລະ 13485 ໄດ້ຮັບການຢັ້ງຢືນ) ດໍາເນີນການພາຍໃຕ້ການຄວບຄຸມຂະບວນການທາງສະຖິຕິທີ່ເຄັ່ງຄັດ. ທຸກໆການຜະລິດຂອງ ຕົວເຊື່ອມຕໍ່ກັນນ້ໍາຊຸດ M15 ລວມມີ:
ວັດຖຸດິບ
ບັນທຶກການສີດໃນຂະບວນການ (ຄວາມກົດດັນ, ອຸນຫະພູມ, ເວລາຮອບວຽນ)
100% ການທົດສອບໄຟຟ້າ (Hi-pot, ການຕ້ານການ insulation, ແລະການຕໍ່ຕ້ານການຕິດຕໍ່)
ບົດລາຍງານການທົດສອບ IP67 (ຕົວຢ່າງສຸ່ມຈາກແຕ່ລະ batch – ຮູບພາບແລະວິດີໂອທີ່ເກັບຮັກສາໄວ້)
ໄດ້ ຕົວເຊື່ອມຕໍ່ກັນນ້ໍາຊຸດ M15 ບໍ່ແມ່ນຕົວເຊື່ອມຕໍ່ອັດຕະໂນມັດແບບທົ່ວໄປທີ່ສ້າງຂຶ້ນຄືນໃໝ່ສຳລັບການເຮັດໃຫ້ມີແສງ. ມັນແກ້ໄຂສາມຊ່ອງຫວ່າງທີ່ແທ້ຈິງ:
ຄວາມອາດສາມາດປະຈຸບັນ: M12/M8 ປົກກະຕິຈັດການ 4A ສູງສຸດ; M15 ຈັດສົ່ງ10A ຕໍ່ pin- ສິ່ງຈໍາເປັນສໍາລັບໂມດູນ LED 100W.
ການແບ່ງປັນຄວາມປອດໄພ: ອຸປະສັກພາຍໃນແມ່ນບັງຄັບ ສໍາລັບລະບົບ SELV (Safety Extra Low Voltage) ທີ່ພະລັງງານ ແລະສາຍຄວບຄຸມຢູ່ຮ່ວມກັນ. ຖ້າບໍ່ມີພວກມັນ, ສາຍເຊືອກທີ່ຫຼົງໄຫຼສາມາດຕັດ 250V ໄປຫາສາຍສັນຍານ - ທໍາລາຍຄົນຂັບ.
ຄວາມທົນທານ: ທີ່ຢູ່ອາໃສ PA66 ຂອງ M15 ທີ່ມີຕົວຕ້ານທານ UV ປ້ອງກັນການຮອຍແຕກທີ່ເກີດຈາກແສງແດດ - ຮູບແບບຄວາມລົ້ມເຫຼວທີ່ຮູ້ຈັກສໍາລັບການຜະສົມຜະສານໄນລອນ M12 ມາດຕະຖານໃນການຕິດຕັ້ງເສົານອກ.
ສາມເຫດຜົນວິສະວະກໍາ:
ຈັບຄູ່ການຂະຫຍາຍຄວາມຮ້ອນ: PA66 ຂະຫຍາຍ/ເຮັດສັນຍາກັບຊຸດສາຍເຄເບີ້ນ ແລະຕົວເຮືອນ LED, ຫຼຸດຜ່ອນຄວາມກົດດັນຂອງຮອຍຕໍ່ໃນລະຫວ່າງ -40°C ~ +105°C swings.
ການຫຼີກລ້ຽງການກັດກ່ອນຂອງ Galvanic: ໃນສະພາບແວດລ້ອມຂອງເກືອ coastal ຫຼື de-icing, ເຊື່ອມຕໍ່ໂລຫະທົນທຸກ corrosion crevice ເຖິງແມ່ນວ່າມີການແຜ່ນ. PA66 ລົບລ້າງສິ່ງນີ້ທັງຫມົດ.
ນ້ຳໜັກຫຼຸດໃນ: 40% ອ່ອນກວ່າແກະໂລຫະທຽບເທົ່າ - ສໍາຄັນສໍາລັບແຂນ luminaire cantilevered ພາຍໃຕ້ການໂຫຼດພະລັງງານລົມ.
ສໍາລັບໂຄງການທີ່ຮຽກຮ້ອງໃຫ້ມີການປ້ອງກັນໂລຫະຢ່າງຊັດເຈນ (ເຊັ່ນ: EMI-sensitive ແສງທາງການແພດ), Reunion ສະເຫນີຊຸດທາງເລືອກ - ແຕ່ສໍາລັບ 95% ຂອງຄໍາຮ້ອງສະຫມັກ LED ກາງແຈ້ງ, PA66 ປະສິດທິພາບຂອງໂລຫະໃນຄ່າໃຊ້ຈ່າຍທັງຫມົດຂອງການເປັນເຈົ້າຂອງ.
ແຮງບິດຫາຄູ່:ບີບມືໃຫ້ແໜ້ນຈົນກ່ວາບ່ອນນັ່ງ O-ring, ຈາກນັ້ນໃຊ້0.4–0.6 Nm ກັບ wrench torque. ບໍ່ເກີນ 0.8 Nm (ການບີບອັດເກີນຈະເຮັດໃຫ້ O-ring ບິດເບືອນ).
ການກວດກາ O-ring:ປ່ຽນແທນ NBR O-ring ທີ່ຕິດຕັ້ງໄວ້ກ່ອນທຸກຄັ້ງ24 ເດືອນ ສໍາລັບການຕິດຕັ້ງທີ່ມີວົງຈອນຄວາມຮ້ອນປະຈໍາວັນ>30°C delta.
ສາຍເຂົ້າ:ຮັກສາ ກ5× ເສັ້ນຜ່າສູນກາງສາຍ ໂຄ້ງ radius ຢູ່ທີ່ການບັນເທົາຄວາມເມື່ອຍລ້າເພື່ອປ້ອງກັນບໍ່ໃຫ້ຊ່ອງຫວ່າງຈຸນລະພາກອ້ອມ insulation ສາຍ.
ປະຖົມນິເທດ: ວາງສາຍສາຍລົງລຸ່ມສະເໝີເພື່ອຫຼີກລ່ຽງການລະບາຍນ້ໍາຢູ່ທີ່ສ່ວນຕິດຕໍ່ backshell.

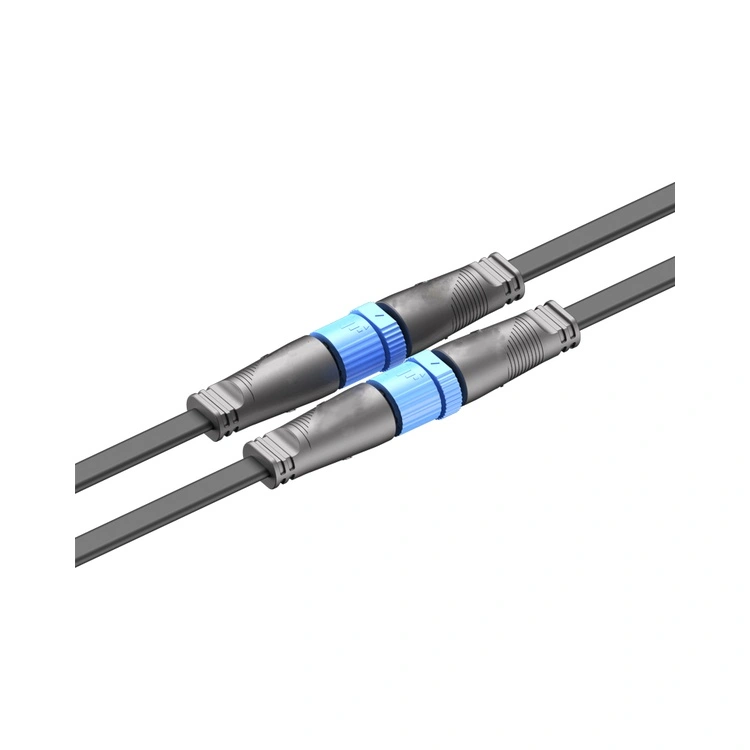

Reunion ສະໜອງຊຸດສາຍເຄເບີ້ນທີ່ປະກອບມາຈາກໂຮງງານດ້ວຍຕົວເຊື່ອມຕໍ່ກ່ອນແຮງບິດ—ກຳຈັດຄວາມຜັນຜວນໃນການຕິດຕັ້ງພາກສະໜາມສຳລັບໂຄງການພື້ນຖານໂຄງລ່າງທີ່ສຳຄັນ.
